Simulez la zone de hotspot à l'intérieur de l'interrupteur et testez le changement de température du point chaud avec du graphite et sans graphite dans les mêmes conditions.
1. Méthode de test ：
un. Tester dans une boîte à température et d'humidité constantes, température 23 ~ 25 ℃, humidité: 30 ~ 70%

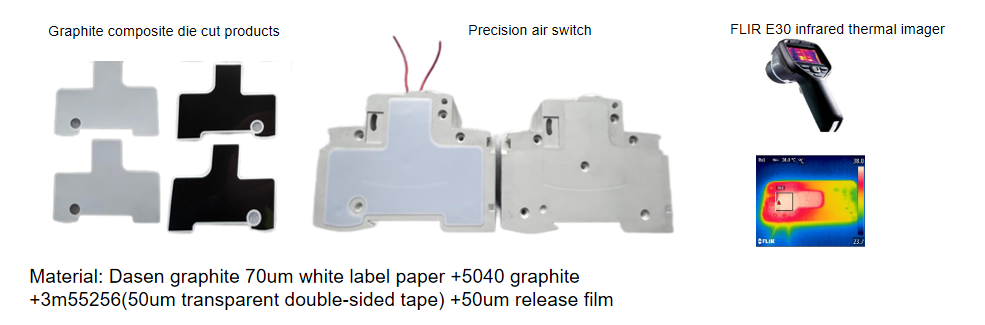

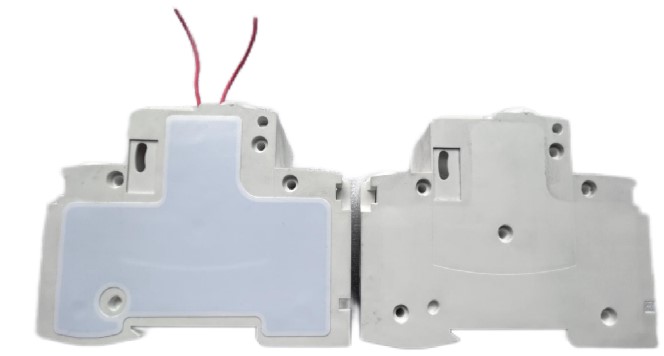

né Installez une feuille de chauffage dans la zone intérieure de l'interrupteur pour simuler la chaleur générée lorsque l'interrupteur est chargé.
c. Température de chauffage La puissance de la température de chauffage est d'environ 3,5 W.
d. La position de point chaud à l'arrière de la feuille de chauffage a été obtenue par Imageur thermique infrarouge.
e. Temps de test: 3 minutes

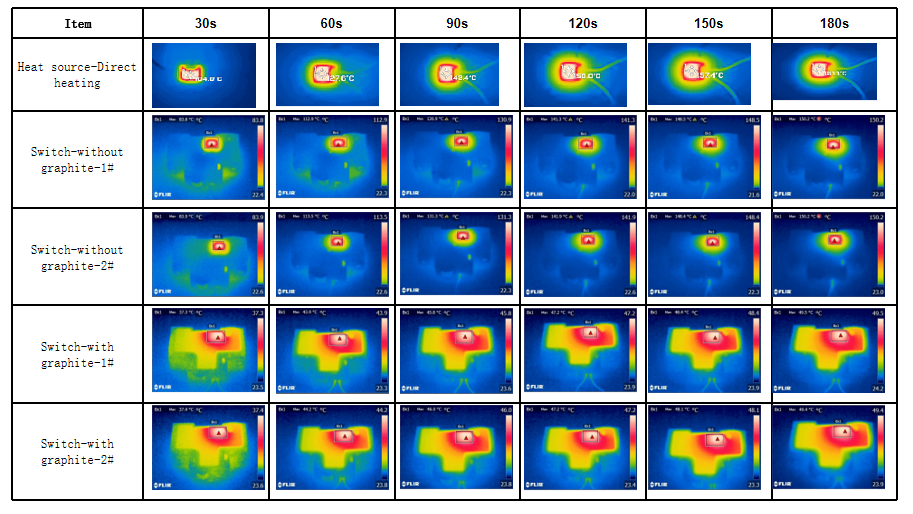

2. L'imageur infrarouge a pris le point de température le plus élevé.

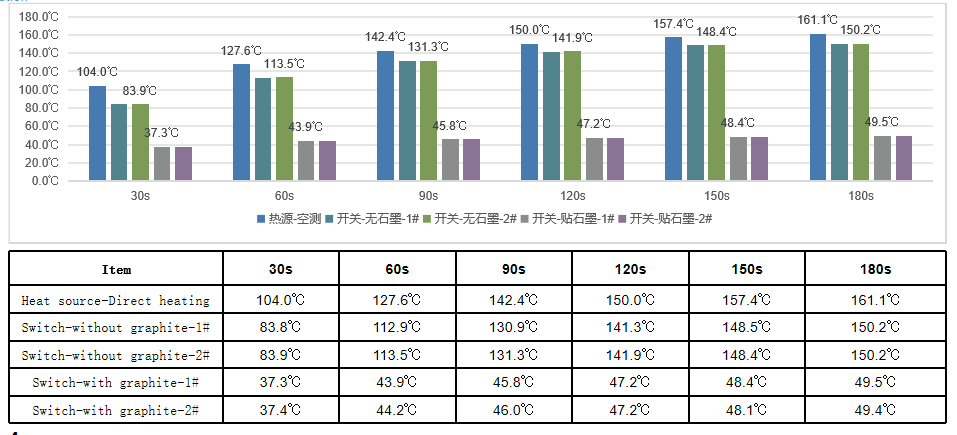

3. Élévation de la température ∆T / ℃ Comparaison du tableau de données
4. Conclusion:
L'interrupteur d'air de précision générera beaucoup de chaleur dans le processus d'une charge élevée, si la dissipation de chaleur n'est pas opportune, il est facile de provoquer un court-circuit et le danger caché d'une défaillance de la ligne périphérique. En simulant la scène du processus de charge de puissance de commutation, en comparant la différence de température de dissipation de chaleur ∆T sous deux états de graphite et sans graphite sur l'interrupteur; À partir du tableau de données ci-dessus, on peut voir clairement que la température du commutateur sans graphite est élevée à 150,2 ° C près de la température 161,1 ° C de source de chaleur directement chauffée; La température du graphite n'est que de 49,5 ℃, la différence de température ∆t / 100,7 ℃, donc l'échantillon de graphite peut être très bon pour la température de la tache chaude, joue un rôle important dans la sécurité des produits.
