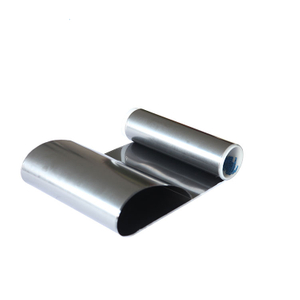

Qu'est-ce qu'une feuille de graphite synthétique

Le polyimide (PI) a été carbonisé sous atmosphère et pression inertes et graphité à 2 800-3 200 ℃ pour produire une feuille de graphite synthétique (également appelée feuille de graphite artificiel).Le produit fabriqué présente une couche de graphite à orientation hautement préférée le long de la surface du film, similaire au graphite pyrolytique hautement orienté, et la cristallinité est élevée.Cette méthode présente un processus de préparation plus simple que la préparation du graphite pyrolytique.

Le graphite synthétique de Dasen est fabriqué par traitement thermique de films de polyimide (PI).Polyimide appelé PI, avec des matériaux polymères « film d'or » « pointe de pyramide », les plastiques techniques les plus prometteurs du 21e siècle, le film PI est le matériau clé pour la préparation de graphite synthétique, largement utilisé dans les applications mobiles. téléphones, ordinateurs et autres produits terminaux intelligents.La méthode de carbonisation et de graphitisation du film PI présente plus d'avantages dans la préparation de feuilles de graphite hautement cristallines et hautement orientées avec une conductivité thermique élevée.Les matériaux graphite thermoconducteurs préparés par le procédé de traitement thermique de film PI présentent une résistance à la traction élevée, une structure relativement complète, de faibles défauts de structure cristalline, un degré élevé d'ordre des atomes de carbone et un coefficient de conductivité thermique de 900 à 1 950 W/mK.En termes d'épaisseur, ce procédé peut produire du graphite thermoconducteur aussi fin que 0,012 mm (12 μm), qui présente de bonnes performances dans la conception de dissipation thermique légère et fine des téléphones mobiles.

Paramètres techniques

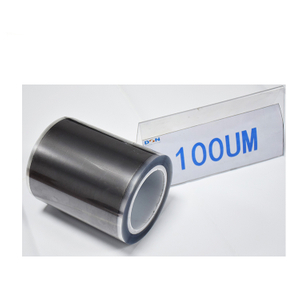

Feuille de graphite synthétique

Numéro d'article.		DSN5017	DSN5025	DSN5032	DSN5040	DSN5050	DSN5050	DSN5100

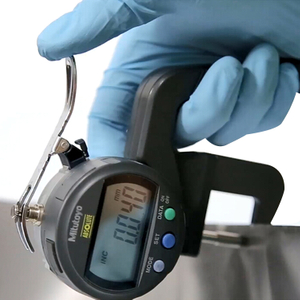

Épaisseur (euh)		17 ± 3	25 ± 3	32 ± 4	40 ± 4	50 ± 5	70 ± 7	100 ± 10
Thermique conductivité	Axe XY (w/mk)	1600~1800	1500~1700	1400~1600	1300~1500	11h00 ~ 13h00	11h00 ~ 13h00	900~1100
Thermique conductivité	Axe Z (avec mk)	10~15	10~15	10~15	10~15	10~15	15~20	15~20
Densité (g/cm³)		2,0 ± 0,1	2,0 ± 0,10	1,9 ± 0,1	1,8 ± 0,1	1,7 ± 0,1	1,7 ± 0,1	1,4 ± 0,1
Capacité thermique (J/g/K)		0,85 ± 0,01
Température de fonctionnement (℃)		-40 ~ 400
Conductivité (s/m)		3,49x10⁷	2,46 x 10⁷	1,49x10⁷	1,38x10⁷	--	7,43 x 10⁶	5,41 x 10⁶
Pliage (angle180, R2)		50000	50000	50000	30000	20000	20000	20000

Feuille de graphite haute performance HTD

Numéro d'article.		DSN5017HTD	DSN5025HTD	DSN5032HTD	DSN5040HTD	DSN5050HTD	DSN5070HTD	DSN5100HTD
Épaisseur (euh)		17 ± 3	25 ± 3	32 ± 4	40 ± 4	50 ± 5	70 ± 7	100 ± 10
Thermique conductivité	Axe XY (w/mk)	≥1900	≥1800	≥1700	≥1700	≥1600	≥1500	≥1200
	Axe Z (avec mk)	10~15	10~15	10~15	10~15	15~20	15~20	15~20
Densité (g/cm³)		≥2,05	≥2,0	≥2,0	≥2,0	≥2,0	≥2,0	≥1,7
Capacité thermique (J/g/K)		0.85
Température de fonctionnement (℃)		-40 ~ 400
Pliage (angle180, R2)		50000	50000	50000	30000	20000	20000	20000
Capacité thermique		≥32 300	≥45 000	≥54 400	≥68 000	≥80 000	≥105 000	≥130 000

Feuille de graphite UHTD ultra haute performance

Numéro d'article.		DSN5040UHTD	DSN5060UHTD	DSN5070UHTD	DSN5100UHTD
Épaisseur (euh)		40 ± 4	60 ± 6	70 ± 7	100 ± 10
Thermique conductivité	Axe XY (w/mk)	≥1900	≥1800	≥1800	≥1600
	Axe Z (avec mk)	10~15	15~20	15~20	15~20
Densité (g/cm³)		≥2,0	≥2,1	≥2,1	≥2,0
Capacité thermique (J/g/K)		0.85
Température de fonctionnement (℃)		-40~400
Pliage (angle180, R2)		Plus de 10 000 fois

Application

Électronique Véhicules à énergies nouvelles Panneaux solaires Fabrication industrielle Aérospatial

Électronique

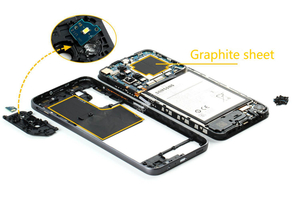

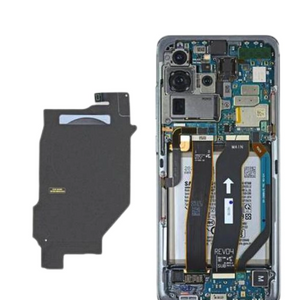

Dans les produits électroniques tels que les smartphones, les tablettes et les ordinateurs portables, le graphite thermoconducteur peut être utilisé pour dissiper la chaleur afin de protéger les composants électroniques de la surchauffe.Dans les téléphones mobiles, par exemple, des feuilles de graphite thermoconductrices peuvent être fixées aux processeurs et aux batteries pour dissiper rapidement la chaleur.
Véhicules à énergies nouvelles

Dans les véhicules à énergie nouvelle, les batteries et les systèmes de propulsion électrique génèrent beaucoup de chaleur, ce qui nécessite des systèmes de refroidissement efficaces pour les protéger.Le graphite thermoconducteur peut être utilisé pour dissiper la chaleur des composants tels que les blocs-batteries, les contrôleurs de moteur et les piles de chargement afin d'améliorer leurs performances et leur durée de vie.
Panneaux solaires

Les panneaux solaires génèrent de la chaleur lorsqu’ils fonctionnent, et une température trop élevée réduira leur efficacité et leur durée de vie.Le graphite conducteur thermique peut être utilisé pour dissiper la chaleur des panneaux solaires afin d'améliorer leurs performances et leur stabilité.
Fabrication industrielle

Dans le domaine de la fabrication industrielle, de nombreux appareils nécessitent des systèmes de refroidissement efficaces pour les protéger.Le graphite thermoconducteur peut être utilisé pour dissiper la chaleur d'équipements tels que les machines de découpe laser, les centres d'usinage CNC et les machines à souder afin d'améliorer leur stabilité et leur durée de vie.
Aérospatial

Dans le secteur aérospatial, les composants tels que l’électronique haute puissance et les moteurs génèrent beaucoup de chaleur et nécessitent des systèmes de refroidissement efficaces pour les protéger.Le graphite thermoconducteur peut être utilisé pour dissiper la chaleur des composants tels que l'électronique aérospatiale et les moteurs afin d'améliorer leur fiabilité et leur sécurité.

FAQ

Avez-vous MOQ?

Aucun MOQ pour le produit standard.
Fournissez-vous des échantillons ?

Oui, nous le faisons et pouvons livrer dans les 24 heures après confirmation du stock.
Et nous pouvons offrir des échantillons gratuits dans un seul SQM.Veuillez simplement payer les frais d'expédition.
Êtes-vous une usine ou une société commerciale ?

Nous sommes un fabricant professionnel depuis plus de 10 ans.
Quel est le délai de livraison pour une production de masse ?

Le délai de production en série est d’environ 5 à 7 jours.
Pouvez-vous fournir un service de traitement des produits finis ?

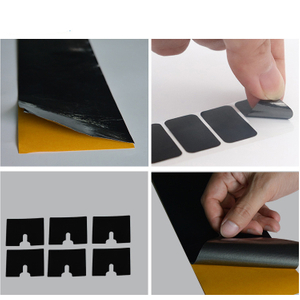

Oui, nous pouvons fournir le produit fini après découpe.
Peut-il être personnalisé en fonction des demandes ?

Oui, il peut être fabriqué en différentes tailles ou profondément traité.

CLIQUEZ ICI POUR PLUS D'INFORMATIONS

Inscrivez-vous à notre newsletter et ne manquez plus rien.Promis, nous ne vous spammerons pas !

DERNIÈRES NOUVELLES

Pourquoi utiliser la fibre de carbone pour fabriquer des palmes de plongée ?

Pourquoi utiliser la fibre de carbone pour fabriquer des palmes de plongée ?Quels sont les avantages et les inconvénients des palmes de plongée en fibre de carboneLa fibre de carbone est utilisée pour fabriquer des palmes de plongée principalement parce qu'elle possède de nombreuses excellentes propriétés et apporte de nombreux avantages, comme suit : 1. Légèreté : La densité du carbone la fibre est relativement faible,

La feuille de graphite de la série ultra flexible DSN FX a un taux d'étirement allant jusqu'à 9 %

Les feuilles de graphite ultra flexibles ont une large gamme d'applications dans des produits nécessitant des exigences élevées en matière d'étirement et de flexion. Actuellement, en améliorant le processus de préparation et la structure du matériau, Dasen a développé des feuilles de graphite ultra flexibles avec un taux d'étirement allant jusqu'à 9 %, qui ont été testées sur des paravents et dont la production en série débutera en 2025.

Les avantages des chaises Moon en fibre de carbone

La chaise lunaire en fibre de carbone est une chaise pliable avec un cadre en fibre de carbone. La chaise lunaire est une chaise de loisirs conçue selon l'ergonomie, avec une forme similaire à la lune, qui peut offrir une expérience d'assise confortable aux personnes. Les avantages des chaises lunaires en fibre de carbone : Légères et

Connaissez-vous les applications et les caractéristiques du tissu en fibre de carbone ?

Connaissez-vous les applications et les caractéristiques du tissu en fibre de carbone ? Le tissu en fibre de carbone est un matériau léger et à haute résistance tissé à partir de filaments de fibre de carbone. Il possède d'excellentes propriétés mécaniques, telles qu'une résistance élevée, un module élevé, une résistance à la corrosion et une résistance aux températures élevées. Dans

Comment obtenir la combinaison parfaite de conductivité thermique élevée, de flexibilité et de rebond élevé des coussinets thermiques ?

Le développement rapide des technologies de l'information a accéléré l'arrivée de l'ère intelligente, et divers produits électroniques en tant que supports sont constamment mis à jour et remplacés. La tendance évolutive de la puissance élevée, de l'intégration élevée et de la miniaturisation a rendu la dissipation thermique et la fiabilité

Chaise lunaire ultra légère en fibre de carbone pure

Bonjour à tous !Aujourd'hui, nous aimerions partager avec vous une chaise pliable d'extérieur ultralégère entièrement en carbone.Profitez du confort en extérieur ! Cette chaise lunaire à dossier pliable est votre choix parfait. Matériau haute résistance, stable et durable, supportant facilement votre poids.

Schéma de dissipation thermique pour les produits électroniques – Véhicule aérien sans pilote

Avec le développement de la science et de la technologie, le marché a des exigences de plus en plus élevées en matière de performances des UAV (Unmanned Aerial Vehicle), telles que la vitesse et la clarté de transmission des images. Cependant, comme le volume du drone doit être aussi réduit que possible, il est de plus en plus difficile de concevoir les matériaux de refroidissement pour l’ensemble de son équipement.

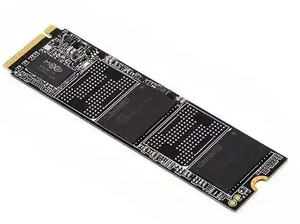

Matériaux de dissipation thermique pour les périphériques de stockage Flash

Les matériaux de dissipation thermique utilisés dans les dispositifs de stockage flash comprennent des dissipateurs thermiques en aluminium, une feuille de dissipation thermique en graphite, de la graisse silicone thermoconductrice et un tampon thermique en silicone à haute conductivité thermique. Ces matériaux de dissipation thermique ont chacun leurs propres caractéristiques et conviennent à différents types de périphériques de stockage flash. Ils améliorent les performances de dissipation thermique des appareils de différentes manières, garantissant un fonctionnement stable même dans des environnements à haute température.

Avantages et inconvénients des bagages en fibre de carbone

Avantages et inconvénients de bagages en fibre de carbone 1. Avantages des bagages en fibre de carbone l Léger : par rapport au traditionnel valises en métal et plastique, carbone les valises en fibre sont plus légères et plus résistantes. Bien que la fibre de carbone augmente la solidité du bagage, ça ne change rien

Téléphone AI, technologie de refroidissement AIPC

Le film de graphite est fabriqué à partir d'un film de polyimide comme matière première, qui est carbonisé, graphité et roulé. Nous l’appelons également papier graphite artificiel. Selon la forme du produit, DSN vend des films de graphite comprenant des rouleaux de graphite, des feuilles de graphite et des feuilles de graphite personnalisées. Parmi eux, la bobine de graphite est une forme semi-finie et doit être davantage découpée par les clients avant utilisation. Les feuilles de graphite sont généralement des produits finis après découpe et peuvent être directement appliquées aux produits électroniques. Si vous achetez une feuille de graphite pyrolytique, bienvenue à votre demande. Aujourd’hui, la feuille de graphite pour smartphone est la principale application au monde. Le papier graphite artificiel présente une flexibilité, une résistance aux hautes et basses températures, une stabilité chimique et une bonne capacité de transfert de chaleur horizontal. Il a une forte capacité de diffusion thermique dans la direction horizontale et a une valeur d'application élevée pour éliminer les points chauds locaux, lisser les gradients de température et changer la direction du flux de chaleur dans les éléments intelligents miniaturisés.

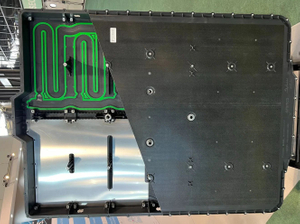

Comment refroidir la batterie d’un véhicule électrique ?
