Pourquoi l'application de feuilles de graphite refroidit-elle certains projets de plus de 10°C ? Alors que d’autres ne montrent presque aucun changement ?

Ces dernières années, le terme « feuille de graphite thermoconductrice » est devenu de plus en plus courant dans les cercles de l'électronique, de l'alimentation électrique et des nouvelles énergies :

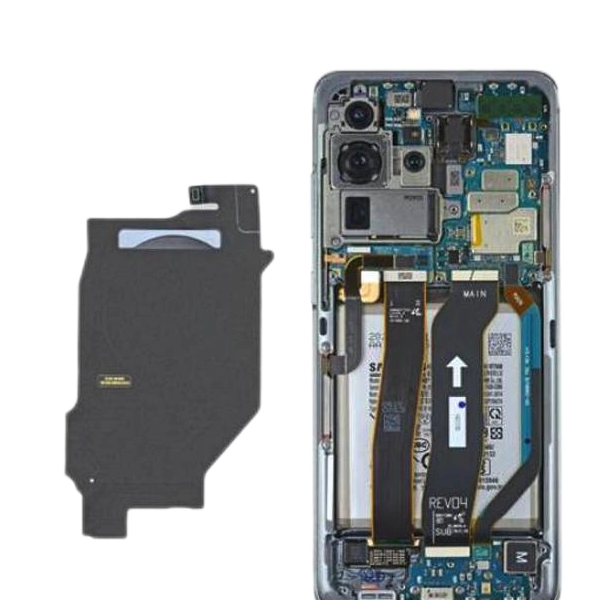

- Les smartphones et tablettes sont de plus en plus fins, mais génèrent plus de chaleur ;

- Les contrôleurs embarqués et les systèmes BMS de stockage d'énergie offrent une puissance plus élevée, mais leur structurel est constamment comprimé ;

- Les tests de vieillissement à haute température des cartes et des modules de puissance rencontrent souvent un goulot d'étranglement autour de 80°C à 90°C.

De nombreux ingénieurs ont entendu des affirmations telles que : « Collez une feuille de graphite à haute conductivité thermique et la température chutera instantanément de plus de 10 °C. » Cependant, les expériences de projet réelles sont très polarisées :

- Certains projets : après l'installation des feuilles de graphite, la température maximale chute considérablement et les tests de vieillissement à haute température se déroulent sans problème ;

- Autres projets : même avec plusieurs feuilles de graphite appliquées, la température change à peine, ce qui suscite des doutes du type : « Les feuilles de graphite ne sont-elles qu'un gadget ? »

Pourquoi y a-t-il une si grande différence d’efficacité lors de l’application de feuilles de graphite ? Le problème réside-t-il dans le matériau lui-même ou dans son utilisation ?

I. Tout d’abord, comprenez : à quoi servent exactement les feuilles de graphite thermoconductrices ?

Décomposons la fonction principale en une phrase :

Les feuilles de graphite ne sont pas des « dispositifs de refroidissement magiques » : elles créent simplement un chemin plus rapide et plus long pour que la chaleur se dissipe.

Dans une carte/module d'alimentation/contrôleur embarqué typique, le chemin général de transfert de chaleur est le suivant : Composants générateurs de chaleur (puces, MOSFET, CI, etc.) → Matériaux conducteurs thermiques intermédiaires (feuilles de graphite, tampons thermiques, pièces en cuivre/aluminium, etc.) → Boîtier métallique/dissipateur thermique/plaque froide → Air ou autres sources froides

L’intérêt des feuilles de graphite thermoconductrices réside principalement dans deux aspects :

1. Conductivité thermique exceptionnelle dans le plan

Les feuilles de graphite artificiel grand public ont aujourd'hui une conductivité thermique dans le plan allant de plusieurs centaines à plus de 1 000 W/m·K, certains modèles haut de gamme atteignant près de 2 000 W/m·K dans des conditions de test spécifiques (cela fait spécifiquement référence aux performances thermiques planaires, qui varient selon le produit). Cela signifie qu’ils peuvent rapidement étendre les points chauds locaux sur une zone plus vaste.

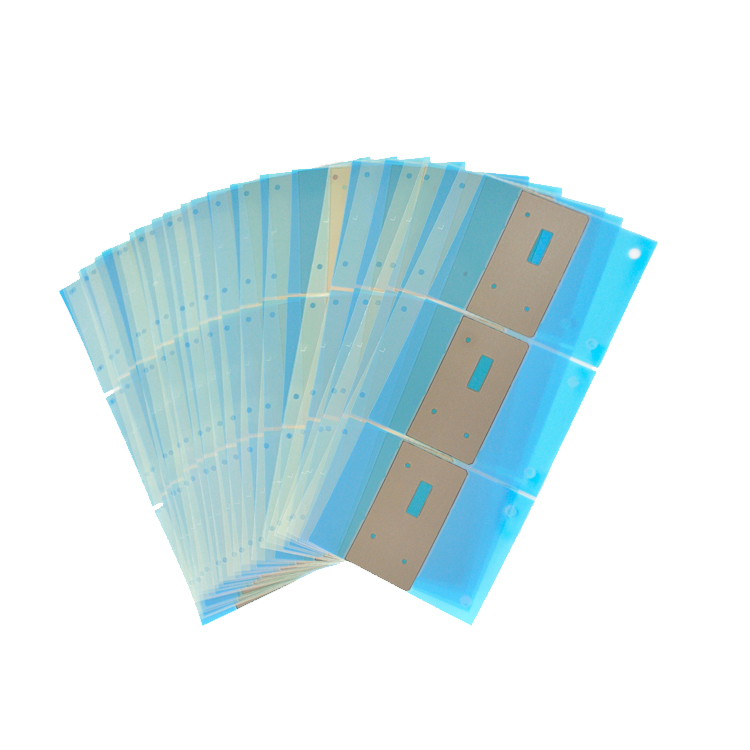

2. Mince, léger, découpé et facile à fixer

Avec des épaisseurs aussi faibles que quelques dizaines de micromètres, voire plus fines, ils peuvent s'insérer entre les composants et les boîtiers, ou entre l'arrière des cartes et les pièces métalliques, n'occupant presque pas de place et n'ajoutant qu'un poids négligeable.

Pour faire simple :

Les copeaux sont petits, donc la chaleur se concentre facilement ; Les feuilles de graphite sont minces et peuvent être grandes, aidant ainsi à répartir la chaleur sur une zone plus large pour une dissipation plus efficace grâce à des surfaces de refroidissement plus grandes.

Cependant, cela repose sur une prémisse cruciale :

Le « chemin thermique » que vous créez avec la feuille de graphite ne doit pas être obstrué.

II. Pourquoi certains projets connaissent-ils un refroidissement important alors que d’autres non ?

L'efficacité des feuilles de graphite dépend de quatre facteurs clés : le matériau, le chemin, le contact et la limite (en abrégé « Cai, Lu, Jie, Bian » en chinois).

1. 'Matériau' : la sélection détermine la limite supérieure dès le début

Un malentendu courant dans l'industrie vient de l'expression : « Toutes les feuilles de graphite sont identiques : il suffit d'en acheter une bon marché et de la tester. » En réalité, les feuilles de graphite des différents fabricants varient considérablement :

- Conductivité thermique dans le plan : De plusieurs centaines de W/m·K à plus de 1 000 W/m·K ou plus ;

- Épaisseur : De 0,1 à 0,2 mm à seulement quelques dizaines de micromètres ;

- La flexibilité, la présence d'une couche isolante et le support autocollant diffèrent également.

Si un projet a :

- Haute puissance,

- Densité de flux thermique élevée,

- Espace structurel restreint,

mais utilise une feuille de graphite de conductivité thermique moyenne et d'épaisseur excessive, son effet de refroidissement sera forcément limité.

À l'inverse, si lors de l'évaluation du schéma, vous sélectionnez une feuille de graphite avec une conductivité thermique dans le plan plus élevée, une épaisseur plus fine et un meilleur ajustement en fonction des contraintes de puissance et d', la même « feuille unique » peut donner des résultats radicalement différents.

Premier auto-contrôle : Quelle est la conductivité thermique et l'épaisseur de la feuille de graphite que j'utilise ? Correspond-il aux besoins en puissance et en de mon projet ?

2. 'Chemin' : le chemin de chaleur doit connecter les 'points chauds' aux 'surfaces de refroidissement'

Un deuxième problème courant est un chemin thermique ininterrompu. Un scénario typique : les ingénieurs fixent des feuilles de graphite directement au-dessus des puces ou couvrent une petite zone de la carte, mais les feuilles ne s'étendent pas pour entrer en contact avec le boîtier métallique/le dissipateur thermique/la plaque froide.

Cette utilisation ajoute simplement une « couche sandwich » au-dessus du point chaud : la chaleur reste emprisonnée localement et ne peut pas s'échapper de la petite zone, ce qui n'entraîne pratiquement aucune baisse de température visible.

En revanche, les conceptions efficaces :

Étendez les feuilles de graphite du point chaud vers un composant métallique plus froid et de plus grande surface ;

Assurer un chemin de couverture continu sans « pauses » ;

Évitez de le fixer uniquement dans des zones « pratiques mais non rafraîchissantes ».

Deuxième auto-vérification : ma feuille de graphite couvre-t-elle à la fois le point chaud et se « connecte-t-elle » réellement à une surface de refroidissement ? Ou est-il uniquement attaché là où il est facile à appliquer ?

3. 'Contact' : la qualité des obligations détermine le succès ou l'échec

Le transfert de chaleur déteste les « s ». Même si une feuille de graphite a une excellente conductivité thermique :

Si les surfaces des composants, des cartes ou des boîtiers sont inégales ;

Si la feuille de graphite est suspendue, bombée ou déformée sur les bords ;

Si l'effort de compression est insuffisant ou si les tolérances d'assemblage sont mal maîtrisées,

la résistance thermique de l'interface sera extrêmement élevée et les avantages de la feuille de graphite seront largement annulés.

Un « cas d'échec » courant :

Les échantillons pressés à la main fonctionnent bien lors du prototypage ;

Une fois en production de masse, les écarts dans les méthodes de collage, la pression ou le positionnement conduisent à des résultats de tests de température radicalement différents par rapport aux prototypes.

Troisième auto-vérification : la feuille de graphite est-elle vraiment « serrée » entre le composant et le boîtier, ou simplement « collée et apparemment attachée » ?

4. « Boundary » : qui, en fin de compte, prend en charge la chaleur de la feuille de graphite ?

Le dernier lien concerne les conditions aux limites. Les feuilles de graphite propagent la chaleur à partir de petites zones, mais la chaleur doit finalement être dissipée par :

Boîtiers métalliques de grande surface, cadres métalliques, dissipateurs thermiques, plaques froides, etc. ;

Zones avec un bon refroidissement par air forcé ou par convection naturelle.

Si la chaleur est finalement transférée vers :

Une pièce structurelle peu conductrice qui génère elle-même de la chaleur ;

Un petit composant en plastique ;

Un interne quasiment sans flux d’air,

le résultat sera : 'La chaleur se propage un peu, mais l'environnement général est trop chaud : il n'y a presque pas de baisse de température notable.'

Quatrième auto-vérification : l'extrémité de la feuille de graphite se connecte-t-elle à une « surface de refroidissement fiable » ?

III. Une liste d'auto-vérification pour les ingénieurs

Si vous avez un projet dans lequel « des feuilles de graphite sont appliquées mais ne montrent aucun effet », suivez ces quatre étapes :

Qualité du matériau

La conductivité thermique et l'épaisseur de la feuille de graphite correspondent-elles aux contraintes de puissance et d' du projet ?

Conception du chemin de chaleur

La feuille de graphite relie-t-elle le point chaud au boîtier métallique/dissipateur thermique sans « cassures » ?

Qualité du lien

La planéité de la surface des composants/boîtiers et de la structure de compression est-elle correctement conçue ? Y a-t-il une suspension, une déformation ou un écart de position après le collage ?

Conditions aux limites

Le débit d'air et la température du boîtier à l'intérieur de l'appareil permettent-ils à la zone de véritablement « refroidir » ? La connexion finale est-elle sur une surface de refroidissement métallique ou sur une pièce « surchargée » ?

Dans la plupart des cas, les feuilles de graphite ne sont pas « inutiles » : une ou deux de ces quatre étapes ne sont généralement pas correctement exécutées.

IV. Pourquoi impliquer les fournisseurs « dès le tout début » pour certains projets ?

Ce qui précède couvre les principes généraux. Pour une mise en œuvre pratique, de nombreuses entreprises choisissent désormais d'impliquer les fournisseurs de matériaux et de solutions dès le début des projets plutôt que de tester les matériaux de manière isolée.

Prenons un exemple représentatif du secteur : Jiangxi Dasen Technology Co., Ltd. (DSN)

Il offre trois fonctionnalités clés :

Gamme de matériaux couvrant différentes qualités de feuilles de graphite thermoconductrices.

Pour l'électronique grand public, les alimentations électriques, les nouvelles énergies et d'autres scénarios, il fournit des feuilles de graphite avec différents niveaux de conductivité thermique, d'épaisseur et de flexibilité. Pour les projets présentant des sensibilités différentes en matière de puissance, d' et de coût, il équilibre « suffisance » et « haute performance » au lieu d'une approche universelle.

Prise en charge de solutions pour optimiser conjointement les « chemins thermiques ». De nombreux ingénieurs rapportent que la communication avec ces fournisseurs implique plus que la simple citation de dimensions : ils collaborent pour discuter :

Emplacement de la source de chaleur et puissance approximative ;

Composants/boîtiers métalliques accessibles ;

Zones appropriées et inappropriées pour l’application des feuilles de graphite ;

Nécessité de couches adhésives/isolantes et de structures de stratification optimales.

Cela répond aux quatre facteurs clés (« Matériau, chemin, contact, limite ») mentionnés précédemment, avec une équipe expérimentée dans les feuilles de graphite et la gestion thermique aidant à identifier les problèmes potentiels à l'avance.

Capacité de production de masse, de petits à grands lots

Selon les informations publiques, la capacité de production mensuelle de DSN pour le graphite artificiel atteint à elle seule environ 700 000 mètres carrés, avec de multiples certifications de système de gestion de la qualité et de l'environnement. Cela signifie:

Il peut répondre à la fois aux besoins de vérification de petits lots et de production de masse à grande échelle à mesure que les projets éuent ;

Elle possède une expérience approfondie en matière de précision dimensionnelle, de tolérances, de taux de rendement et de délais de livraison.

V. Fabriquer des feuilles de graphite « vraiment utiles »

Revenons à la question initiale : pourquoi l'application de feuilles de graphite refroidit-elle certains projets de plus de 10 °C alors que d'autres ne montrent presque aucun changement ?

La réponse peut être résumée en une phrase :

Choisissez le bon matériau, assurez un chemin thermique dégagé, obtenez un contact étroit et connectez-vous à une surface de refroidissement fiable.

Si ces quatre étapes sont correctement exécutées, les feuilles de graphite thermoconductrices peuvent réduire efficacement les températures dans les produits à haute puissance et dans un restreint, résolvant ainsi des problèmes tels que « l'échec des tests de vieillissement à haute température » et les « températures de pointe excessivement élevées ».

Si vous avez actuellement un projet impliquant :

Cartes, alimentations, électronique embarquée ou BMS de stockage d'énergie ;

Puissance modérée à élevée avec des points chauds allant constamment de 80 à 100°C ;

Espace limité, sans projet immédiat de modification des moules ou de restructuration ;

Considérez : Tout d’abord, compilez des détails tels que les spécifications de puissance, les schémas structurels et les plages d’épaisseurs autorisées.

Consultez ensuite un fournisseur comme Jiangxi Dasen qui propose à la fois des feuilles de graphite thermoconductrices et une assistance technique en matière de gestion thermique.

Une solution de feuille de graphite plus optimisée peut ouvrir un « chemin thermique » supplémentaire pour votre projet.
