SSD Flash Memory - Application de dissipation de chaleur en graphite

La mémoire flash SSD s'use avec le temps lorsqu'elle est exposée à des températures élevées. Cette usure entraîne des erreurs de fuite d'électrons et de reconnaissance. Lorsqu'un SSD surchauffe, son contrôleur peut dysfonctionner un dysfonctionnement, entraînant divers comportements disque instables. Par exemple, votre SSD peut ne pas être reconnu par Windows, votre ordinateur ne peut pas détecter le SSD, le SSD affiche comme non formaté ou votre ordinateur continue de planter lorsque vous essayez de copier des fichiers à partir du SSD. Par conséquent, il est nécessaire d'utiliser des matériaux conducteurs thermiques pour la dissipation de chaleur auxiliaire.

Les tests suivants simulent la zone de point chaud de la mémoire flash et comparent les différences de température des points chauds entre le graphite artificiel et la combinaison de 'Silicone Jackket + Metal Shell ' dans les mêmes conditions:

1. Conditions de test

- un. Les tests ont été effectués dans une chambre à température constante et une chambre d'humidité, avec une température allant de 23 ℃ à 25 ℃ et une humidité allant de 30% à 70%;

- b. Puissance de chauffage de la plate-forme de simulation: 3W;

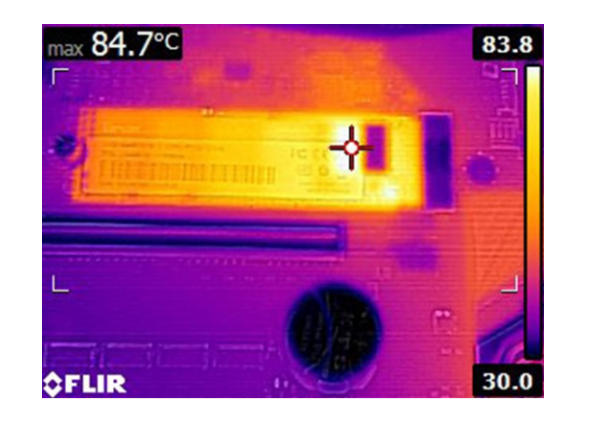

- c. La température maximale du point chaud à l'arrière de la source de chaleur a été mesurée à l'aide d'un imageur thermique infrarouge;

- d. Durée du test: 3 minutes;

Groupes de test

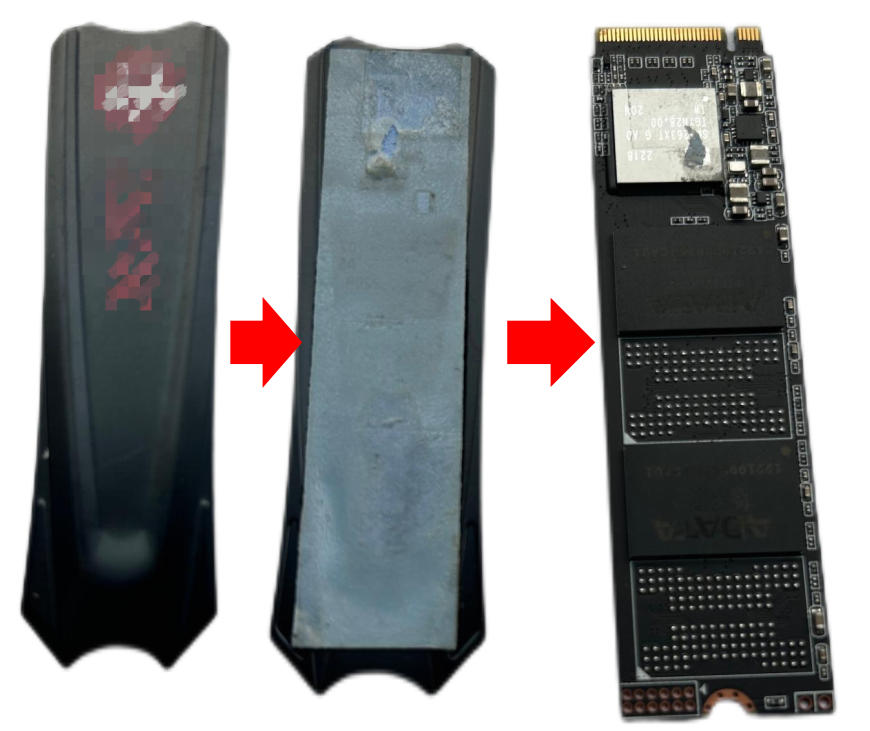

- Mémoire flash SSD + coque en métal + coussin thermique en silicone 0,5 mm

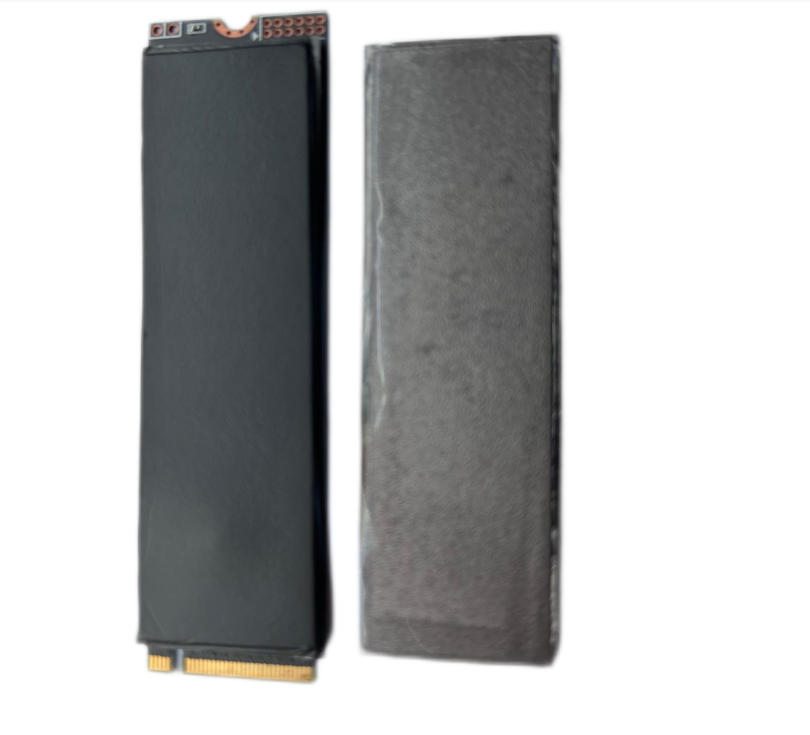

- Mémoire Flash SSD + dissipation de chaleur en graphite

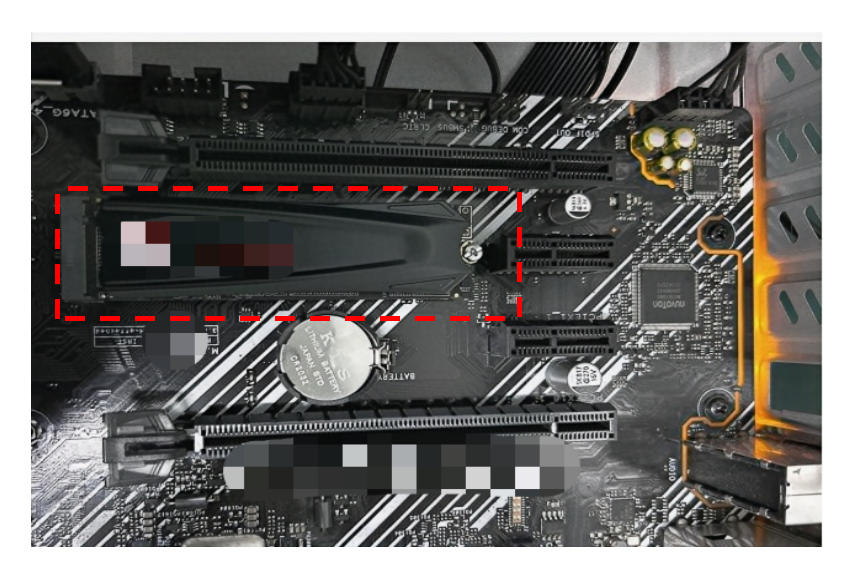

Scénario d'application - Stockage PC

Que ce soit dans un bureau ou un ordinateur portable, une température excessive du stockage SSD affectera ses performances; Dans les cas graves, cela peut même causer des dommages durs disque, ce qui ne vaut pas la perte. Vous pouvez essayer d'installer une solution de dissipation de chaleur pour le SSD afin de réduire la génération de chaleur de SSD à grande capacité sur la carte mère pendant le fonctionnement. Une comparaison de température a été effectuée entre les deux solutions susmentionnées.

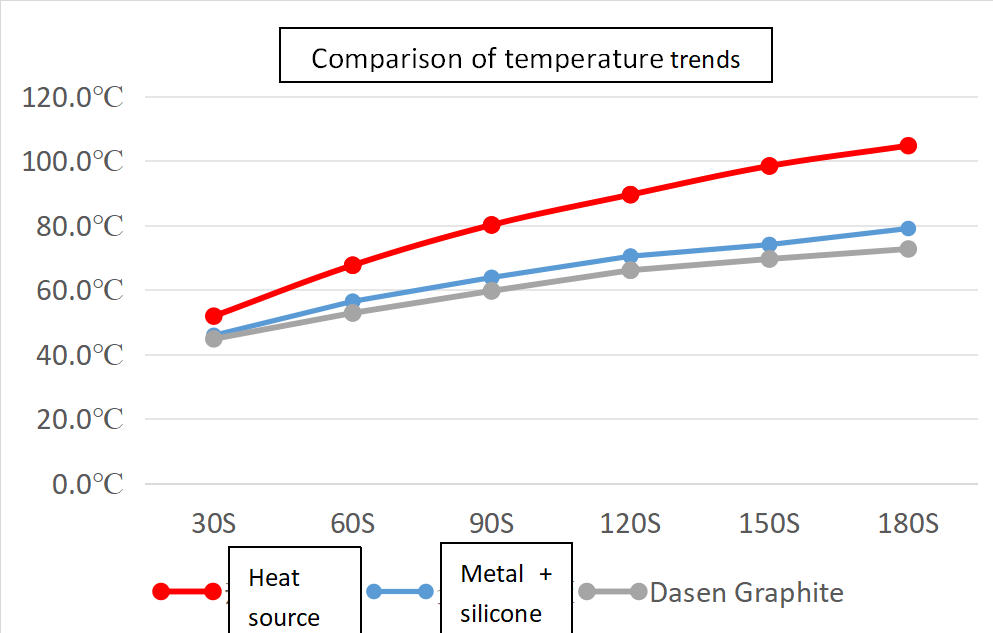

Lors de la comparaison de la structure de dissipation de chaleur conventionnelle (coque métallique + pad silicone) avec du graphite artificiel: l'épaisseur du graphite n'est que de 0,5 mm, la même que celle du coussin thermique en silicone, mais sans la coque en métal externe. Dans les mêmes conditions, la différence de température entre les deux solutions atteint ∆t / 6,3 ℃. Par rapport au test sans coupure, la différence de température de la structure conventionnelle est ∆t / 23 ℃, indiquant une petite différence de température et un effet de refroidissement limité. En revanche, la différence de température entre le graphite artificiel et le test sans couple est ∆t / 32 ℃, montrant une grande différence de température et un effet de refroidissement significatif. Par conséquent, le graphite artificiel peut réduire efficacement la densité de points chauds et assurer un fonctionnement plus stable du SSD.
