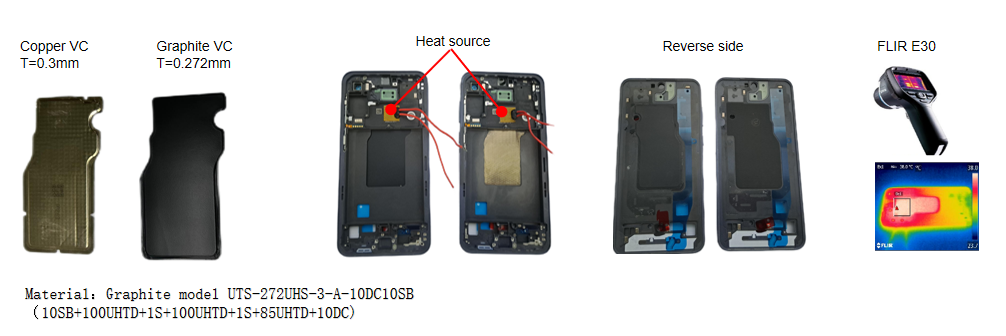

Application Graphite VC sur le cadre du téléphone mobile
Simulation de la zone de hotspot de la puce, en comparant la dissipation de chaleur de VC graphite et de VC de cuivre avec la même épaisseur dans les mêmes conditions
1. Méthode de test ：
un. Tester dans une boîte à température et d'humidité constantes, température 23 ~ 25 ℃, humidité: 30 ~ 70%
né Installez une feuille de chauffage dans la zone de la puce du cadre du téléphone mobile pour simuler la chaleur générée lorsque le téléphone mobile est chargé
c. Puissance de température de chauffage d'environ 3,5 W
d. Utilisez l'imageur thermique infrarouge pour obtenir la position de la feuille de chauffage à l'arrière et la température la plus élevée de VC;
e. Temps de test: 30 minutes

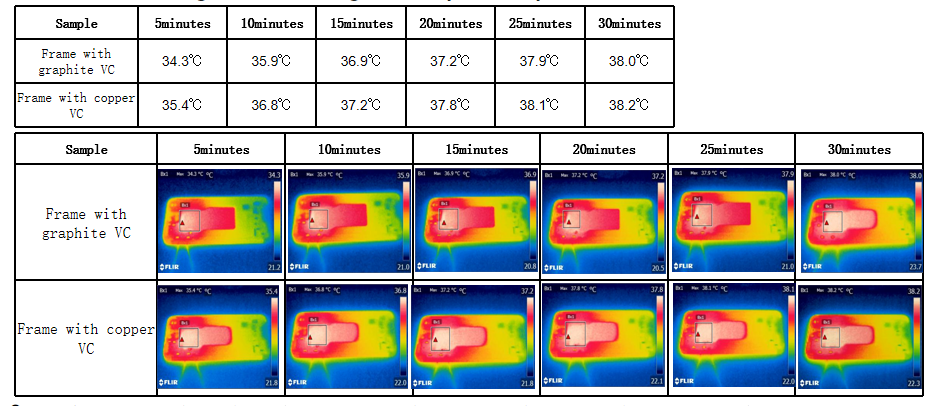

2. L'imageur infrarouge prend le point de température le plus élevé.
3. Conclusion: À la fin de la comparaison entre le graphite VC et le VC en cuivre, la différence de température ∆t 0,2 ℃, l'effet de température moyen du VC graphite est légèrement meilleur, les résultats de l'élévation de la température montrent que la dissipation de chaleur de la VC graphite est similaire à celle du cuivre VC, ou encore mieux; Dans le même temps, le graphite est plus flexible et le scénario d'utilisation est plus large, donc l'utilisation de VC de graphite au lieu de cuivre VC pour la dissipation de chaleur est plus grande.

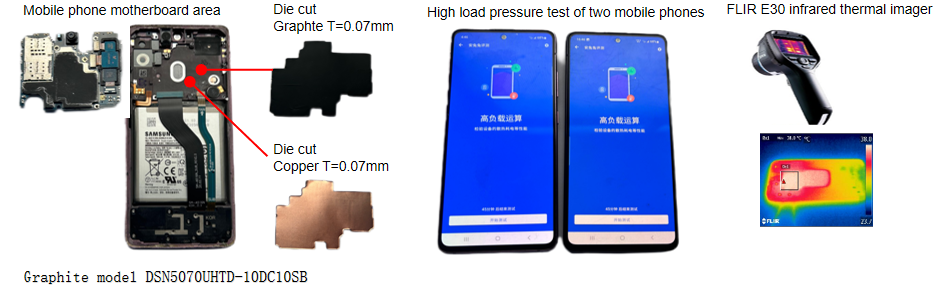

Application de graphite sur la puce de la carte mère de la carte mère de téléphone mobile
Sur la zone de point chaud de la puce de la carte mère, en comparant la dissipation de chaleur du graphite et du papier d'aluminium en cuivre avec la même épaisseur dans les mêmes conditions.
1. Méthode de test ：
un. Tester dans une boîte à température et d'humidité constantes, température 23 ~ 25 ℃, humidité: 30 ~ 70%
né Téléphone mobile OLED, luminosité maximale, ume maximum, activer Bluetooth, WiFi;
c. Pour effectuer une évaluation antutu sur le téléphone portable - Test de pression de fonctionnement à haute charge, tester la dissipation de chaleur à la main, l'exécution et d'autres performances.
d. Mesure de l'imageur thermique infrarouge: la température la plus élevée de l'écran et la zone de point chaud de la couverture arrière lorsque le téléphone mobile est en cours d'exécution;
e. Deux téléphones mobiles identiques ont été respectivement chargés d'échantillons de graphite et de feuille de cuivre pour une comparaison synchrone;
f. Temps de test: 30 minutes.

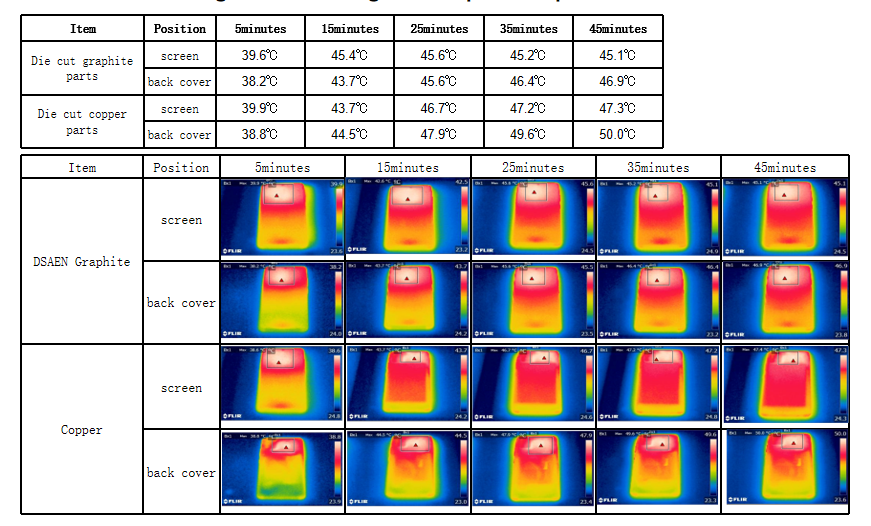

2. L'imageur infrarouge prend le point de température le plus élevé.

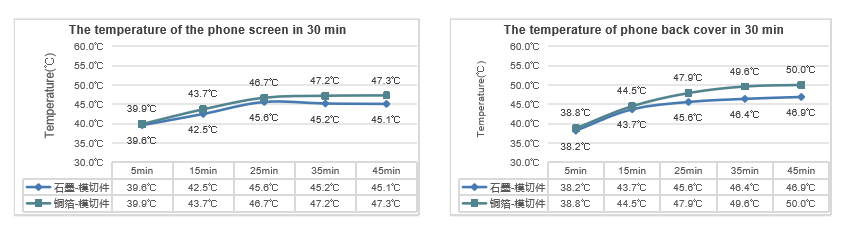

3. Courbe d'élévation de la température
4. Conclusion:
La différence de température de l'écran ∆t2.2 ℃ et la différence de température de la couverture arrière ∆t3.1 ℃. Il peut être confirmé à partir du résultat de la différence de l'élévation de la température ∆T / ℃ que les performances de dissipation de chaleur de l'échantillon graphite sont meilleures dans les mêmes conditions, et les performances du téléphone mobile refroidies par l'échantillon de graphite sont améliorées d'environ 5%.
