1. Tube de chauffage - Matériau en graphite
Le matériau en graphite est un système de film PI (polyimide) personnalisé. Grâce à un processus spécifique, le film PI est carbonisé et graphié à haute température pour obtenir du graphite moussé semi-finis avec une épaisseur d'environ 200um. La dernière étape doit contrôler avec précision l'épaisseur du matériau vers 180UM par calendrier; Plus la feuille de graphite est épaisse, plus la densité est petite, plus la résistivité est grande pour éviter la mauvaise situation de 'trop dure brisée, trop douce ', la densité moyenne de la feuille de graphite dans cette plage d'épaisseur est de 0,43 g / cm3, et la résistivité moyenne est de 4,15 × 10-6Ω • m.

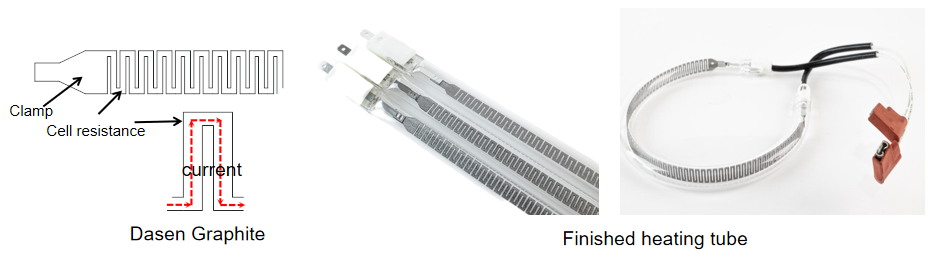

Le matériau du graphite peut être utilisé comme résistance au chauffage pour produire une certaine quantité de chaleur pour atteindre la fonction de chauffage lors du passage du courant. Afin de mieux contrôler sa puissance de chauffage et sa valeur, une structure de résistance spéciale est formée sur la feuille de graphite en utilisant le processus de coupe de dépérisation ou de coupe laser. Le modèle de conception de résistance spécifique est illustré sur la figure. La résistance au graphite est composée de n résistances d'unité carrée au milieu et de serrage des parties des deux côtés, et les résistances unitaires sont connectées en série pour former une zone de chauffage. Le nombre de résistances unitaires peut être augmentée ou diminuée en fonction des besoins en puissance et en température, et la conception est flexible et pratique.
2. L'avantage d'application du graphite au four
1) La vitesse de réponse thermique du matériau du graphite est rapide, l'efficacité de conversion de rayonnement de chauffage électrique est élevée, n'a pas besoin d'être comme la chaleur du tube de chauffage du fil de résistance d'abord du fil de résistance à la poudre d'isolation, puis transféré à la surface du tube métallique et à l'énergie du rayonnement pour atteindre la fonction de chauffage, mais directement sous la forme de rayonnement thermique à travers la nourriture du tube de quartz;

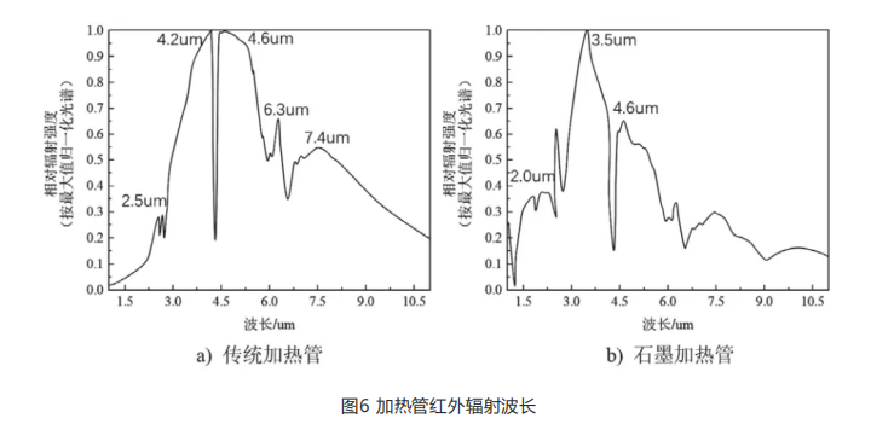

2) La longueur d'onde du rayonnement infrarouge des matériaux de graphite est plus courte, l'énergie de rayonnement est plus élevée et la pénétrabilité est plus forte; Comme le montre la figure 6 du test d'appareil de maison de Jiuyang, la longueur d'onde du rayonnement infrarouge du matériau du graphite est principalement concentrée à 3,5 μm, tandis que la longueur d'onde du rayonnement infrarouge du tube de chauffage traditionnel est concentrée en 4,6 μm, et la courte longueur d'onde de rayonnement infrarouge, l'énergie est plus forte et la pénétration est plus forte. La plupart des aliments ont un fort effet d'absorption dans la plage de longueur d'onde d'environ 3 μm, on peut dire que le tube de chauffage du graphite est mieux adapté aux aliments, ce qui rend le four plus économe en énergie, le chauffage des aliments plus rapidement, puis verrouiller plus de nutriments et maintenir le meilleur goût.
3. Test de simulation de calotage en graphite Dasen

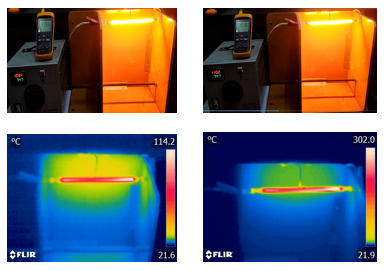

Tube de chauffage de graphite dans l' exposé à température ambiante, avec un couple électrique à la dynamisme et un imageur thermique infrarouge E30 Mesure de la température, un chauffage transitoire, il faut 3 secondes pour se réchauffer rapidement jusqu'à 115,3 ℃, puissance à 817W, 15 secondes pour se réchauffer rapidement jusqu'à 300 ℃ au-dessus, puissance à 821W; Si le tube de chauffage est placé dans un four fermé, avec la conception de matrice de plaque de réflexion interne, pour obtenir une distribution de chaleur uniforme, la conversion de l'efficacité thermique sera plus élevée, le vieillissement de chauffage interne sera plus rapide!
Pas de préchauffage, 0,2 seconde chauffage rapide
Aladdin Four a la fonction d'un chauffage rapide sans préchauffage, et son secret est l'utilisation de matériaux de chauffage en graphite.
Il y a un tube de chauffage de graphite sur le dessus du four, et le graphite a une conductivité thermique assez élevée, ce qui peut réaliser l'effet d'un chauffage rapide.
