Plus de soucis concernant la conception de la dissipation thermique : comprenez les feuilles de graphite et les chambres à vapeur VC dans un seul article, pas besoin de faire un « choix »

Dans la conception de dissipation thermique des appareils électroniques modernes, les feuilles de graphite et les chambres à vapeur VC sont deux matériaux de dissipation thermique cruciaux dotés de caractéristiques distinctes. Ils sont comme deux généraux célèbres dans le domaine de la dissipation thermique, chacun jouant un rôle irremplaçable dans différents scénarios. Comprendre leurs principes, avantages, inconvénients et scénarios d’application est la clé pour concevoir un système de gestion thermique efficace et fiable.

I. Que sont les feuilles de graphite et les chambres à vapeur VC ? Pour faire le bon choix, il est d'abord nécessaire de bien comprendre les principes de fonctionnement et les caractéristiques fondamentales de ces deux technologies. Une feuille de graphite est essentiellement un matériau conducteur thermique à haute performance. Il est composé d’atomes de carbone traités spécialement pour former une structure en couches planaire hexagonale unique. Cette structure confère aux feuilles de graphite deux caractéristiques exceptionnelles : - Conductivité thermique dans le plan extrêmement élevée : la chaleur peut être transférée extrêmement rapidement dans la direction planaire, tout comme la construction d'une « autoroute conductrice thermique » sur un . - Efficacité naturelle du blindage électromagnétique : Sa structure peut absorber et atténuer efficacement les ondes électromagnétiques. Par conséquent, les feuilles de graphite elles-mêmes ne génèrent pas de « froid » mais agissent comme des « porteurs de chaleur ». Ils peuvent répartir rapidement et uniformément la chaleur des « points chauds » de l'appareil sur toute la surface de la feuille, réduisant ainsi les températures locales élevées et obtenant un effet « d'égalisation de la température ». Ils sont souples, peuvent être pliés et coupés librement, s'adaptent à des s complexes et peuvent être extrêmement fins pour répondre à la demande d'appareils fins et légers. Une chambre à vapeur VC peut être considérée comme un « caloduc » plat bidimensionnel. Sa structure est une fine plaque métallique avec une cavité sous vide à l'intérieur, et la paroi interne de la cavité est équipée d'une structure capillaire et d'une petite quantité de fluide de travail. Son processus de dissipation thermique est un cycle efficace de « transfert de chaleur à changement de phase » : - Évaporation et absorption de chaleur : Le liquide à la source de chaleur absorbe la chaleur et s'évapore rapidement en vapeur. - Diffusion et conduction : La vapeur se diffuse rapidement dans toute la zone de condensation sous la différence de pression dans la cavité. - Condensation et dégagement de chaleur : La vapeur se condense en liquide dans la zone à basse température et libère de la chaleur. - Cycle de reflux : Le liquide condensé est pompé vers la zone de la source de chaleur à travers la structure capillaire située sur la paroi interne de la cavité. Ce processus fonctionne en continu et sa conductivité thermique est de loin supérieure à celle de la conduction thermique purement solide. Il s’agit d’un outil puissant pour gérer les sources de chaleur à haute intensité et sur de petites surfaces (telles que les processeurs des téléphones portables). Si l’on compare la dissipation thermique à la lutte contre l’incendie, une feuille de graphite est comme une large éponge humide qui peut rapidement absorber et aplatir une mare d’eau bouillante pour empêcher une ébullition locale ; tandis qu'une chambre à vapeur VC est comme une pompe à eau efficace et un système de canalisation qui peut pomper instantanément une grande quantité de chaleur (eau) du point d'incendie (CPU) et la saupoudrer sur tout le toit (corps de l'appareil) pour le refroidissement.

II. Quand choisir des feuilles de graphite pour la dissipation thermique Bien que les chambres à vapeur VC aient de bonnes performances, les feuilles de graphite restent le meilleur ou le seul choix dans de nombreux scénarios en raison de leurs avantages uniques. Lors de la prise de décision, les facteurs suivants doivent être pris en compte de manière globale :

1. Lorsque l' et l'épaisseur sont extrêmement limités Dans les appareils dotés d'un interne extrêmement limité tels que les téléphones mobiles ultra-fins, les montres intelligentes et les écouteurs TWS, les avantages ultra-fins et flexibles des feuilles de graphite sont irremplaçables. Ils peuvent être facilement intégrés dans des s étroits tels que des batteries, des écrans et des cartes mères sans ajouter de ume supplémentaire, ce qui est difficile à réaliser pour les chambres à vapeur VC ayant une certaine épaisseur et une structure rigide.

2. Face à des sources de chaleur non uniformes de grande surface Lorsqu'il y a plusieurs éléments chauffants dispersés dans l'appareil, ou lorsque la chaleur doit être guidée d'une source de chaleur centrale vers l'ensemble du cadre central/couvercle arrière en métal, la conductivité thermique élevée dans le plan et les caractéristiques « d'égalisation de la température » des feuilles de graphite sont utiles. Ils peuvent diffuser efficacement la chaleur horizontalement, en utilisant l'ensemble du corps de l'appareil pour une dissipation thermique auxiliaire et en évitant la formation de nouveaux « points chauds ».

3. Lorsque le contrôle des coûts est la principale considération Dans les produits électroniques grand public extrêmement sensibles au coût, en particulier les modèles milieu de gamme ou les liens de production de masse, la technologie mature et le coût relativement faible des feuilles de graphite en font le choix le plus rentable. Tout en garantissant les besoins de base en matière de dissipation thermique, ils peuvent contrôler efficacement le coût global de la nomenclature de l'appareil.

4. Quand un blindage électromagnétique doit être pris en compte Dans des scénarios tels que les modules de communication 5G, les antennes de stations de base et les circuits à grande vitesse, les problèmes de dissipation thermique et de compatibilité électromagnétique (CEM) coexistent. Les feuilles de graphite peuvent fournir un excellent effet de protection contre les interférences électromagnétiques (EMI) tout en dissipant la chaleur, remplissant deux fonctions avec un seul matériau, simplifiant la conception et réduisant les coûts.

5. Lorsqu'il s'agit de surfaces flexibles ou de forme spéciale Si la surface qui nécessite une dissipation thermique est une surface incurvée ou un composant mobile, les caractéristiques pliables et découpables des feuilles de graphite leur permettent de s'adapter parfaitement, tandis que les chambres à vapeur VC doivent généralement maintenir une surface plane pour assurer la circulation normale des liquides internes. - Pour traiter la densité de flux thermique instantanée locale élevée (telle que la réduction instantanée de la fréquence du processeur), les chambres à vapeur VC sont préférées. - Pour obtenir une égalisation de température sur de grandes surfaces, une dissipation thermique auxiliaire ou sous une pression d'/coût, les feuilles de graphite sont le choix idéal. Dans les appareils haut de gamme actuels, les deux fonctionnent souvent ensemble : les chambres à vapeur VC « évacuent » rapidement la chaleur du noyau, puis les feuilles de graphite effectuent une « diffusion » secondaire, formant un système de dissipation thermique tridimensionnel présentant des avantages complémentaires.

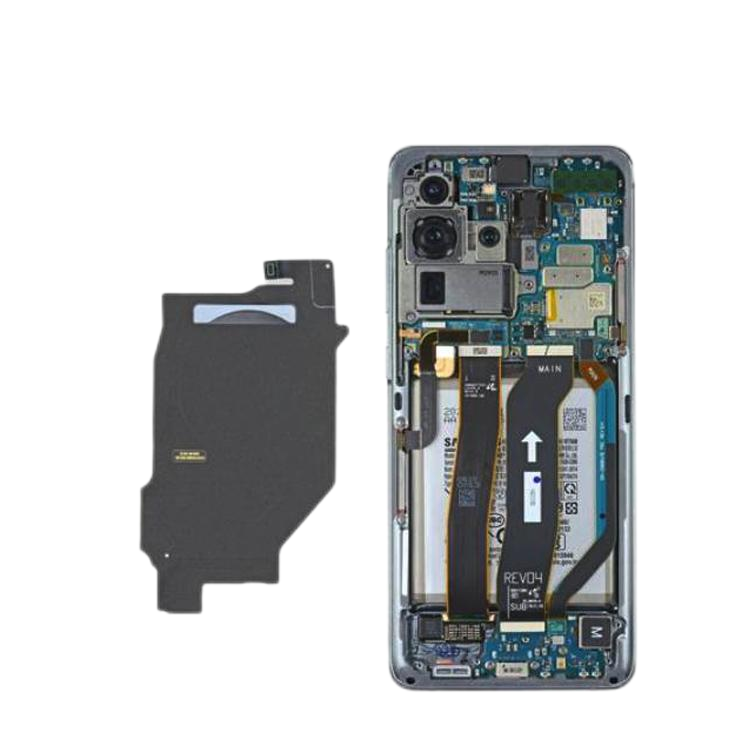

III. Champs d'application des feuilles de graphite Grâce aux caractéristiques ci-dessus, l'application des feuilles de graphite a pénétré tous les recoins de la technologie moderne. En tant qu'entreprise détenant une certaine part de marché dans l'industrie des feuilles de graphite, les produits de Desen sont utilisés dans les domaines suivants : Electronique grand public Il s'agit du domaine d'application le plus connu des feuilles de graphite. Des smartphones et tablettes aux ordinateurs portables ultra-fins, les feuilles de graphite sont partout. Ils sont fixés à l'arrière des processeurs, des puces radiofréquence et sous les batteries, garantissant silencieusement le fonctionnement stable des appareils et notre expérience utilisateur.

Les appareils tels que les petites stations de base 5G, les grands serveurs et les routeurs/commutateurs ont des puces internes denses, avec d'importants problèmes de dissipation thermique et d'interférences électromagnétiques. Les feuilles de graphite jouent ici un rôle clé dans la dissipation thermique et le blindage, garantissant la fluidité des données du réseau.

Nouvelles énergies et transports Dans les batteries des véhicules électriques, des feuilles de graphite sont utilisées entre les cellules de la batterie pour équilibrer la température de l'ensemble de la batterie et améliorer la sécurité et la durée de vie. Dans le même temps, on les trouve également couramment dans les écrans embarqués, les systèmes de contrôle électronique (MCU/VCU/BMS) et les phares LED des véhicules. Affichage et éclairage haut de gamme Les circuits intégrés de pilotage des téléviseurs OLED et des écrans mini-LED génèrent de la chaleur concentrée, nécessitant des feuilles de graphite pour l'égalisation de la température afin d'éviter les brûlures d'écran ou une luminosité inégale. Les luminaires LED haute puissance s'appuient également sur des feuilles de graphite pour garantir l'efficacité lumineuse et la durée de vie.

Aérospatiale Les équipements haut de gamme tels que les s et les radars ont des exigences extrêmement élevées en matière de légèreté et de fiabilité des matériaux. Le faible poids, la grande stabilité et la multifonctionnalité (dissipation thermique + blindage) des feuilles de graphite leur font occuper une place dans ces domaines de pointe. Les feuilles de graphite et les chambres à vapeur VC ne constituent pas une simple relation de substitution mais des partenaires complémentaires. Les feuilles de graphite sont d'excellents « maîtres de l'égalisation thermique » et des « experts en utilisation de l' », résolvant les problèmes fondamentaux et clés de dissipation thermique dans un large éventail de domaines grâce à leur flexibilité, leur finesse, leur égalisation de température et leurs avantages en termes de coûts. Les chambres à vapeur VC sont des « experts en transfert de chaleur » efficaces, spécialisés dans la gestion des défis thermiques locaux les plus sévères. À l’avenir, à mesure que les appareils électroniques éueront vers des conceptions plus puissantes et plus fines, l’intégration et l’innovation des deux continueront de s’approfondir. Qu'il s'agisse de l'émergence de « matériaux composites renforcés de graphène » ou de la vulgarisation des « solutions composites ultra-minces de VC et de graphite », cela indique que la technologie de gestion thermique continuera d'éuer, préservant le développement vigoureux de la science et de la technologie. Avez-vous besoin que je prépare un glossaire des termes professionnels clés dans cette traduction pour une référence facile ?
