Solutions réutionnaires de gestion thermique : résultats des tests comparatifs du DSN5017+feuille de cuivre par rapport au DSN5017 + feuille de cuivre. Feuilles de graphite DSN5070

Faire progresser la technologie de gestion thermique

Dans le secteur électronique en éution rapide, une gestion thermique efficace est devenue un facteur essentiel pour garantir les performances, la fiabilité et la longévité des appareils.

L'équipe R&D de Dasen a effectué des tests complets d'échauffement de 30 minutes et une analyse de conductivité thermique pour évaluer deux solutions avancées de gestion thermique :

Composite de graphite DSN5017 avec une feuille de cuivre de 50 μm et une feuille de graphite DSN5070.

Cette étude comparative vise à fournir des informations précieuses aux ingénieurs et aux concepteurs de produits à la recherche de solutions thermiques optimales pour les appareils électroniques hautes performances.

Méthodologie et configuration des tests

Les tests ont été menés dans des conditions strictement contrôlées pour garantir l'exactitude et la fiabilité des résultats.

Paramètres de test

· Puissance de test : 3 watts (simulant des conditions de charge élevée du monde réel)

· Durée du test : 30 minutes (permettant d'évaluer l'équilibre thermique)

· Dimensions de l'échantillon : 60 mm × 90 mm (normalisé pour une comparaison cohérente)

· Matériel de mesure : Capteurs thermocouples de haute précision

· Surveillance de la température : Trois points de mesure (T0, T1, T2) pour une analyse complète

Échantillons de test

1. Composite DSN5017 : Feuille de graphite avec adhésif et feuille de cuivre de 50 μm (épaisseur : 68,2 μm)

2. DSN5070 Pure Graphite : Feuille de graphite haute performance (épaisseur : 64,0μm)

Résultats et analyses clés des tests

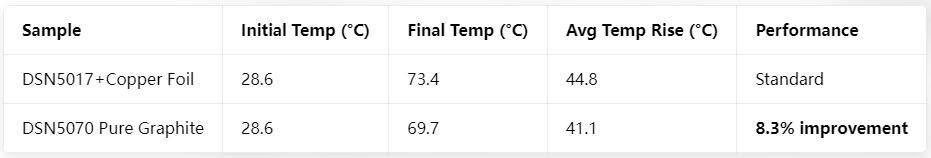

1. Performances d'augmentation de la température

Le test d'élévation de température de 30 minutes a révélé des différences significatives dans les capacités de dissipation thermique entre les deux échantillons.

Principales conclusions :

· Le graphite pur DSN5070 a démontré un contrôle supérieur de la température, avec une augmentation de température moyenne inférieure de 8,3 %

· La feuille de graphite pur a maintenu des performances thermiques plus stables sur les trois points de mesure

· La distribution de la température était plus uniforme dans l'échantillon DSN5070, indiquant une meilleure capacité de propagation de la chaleur

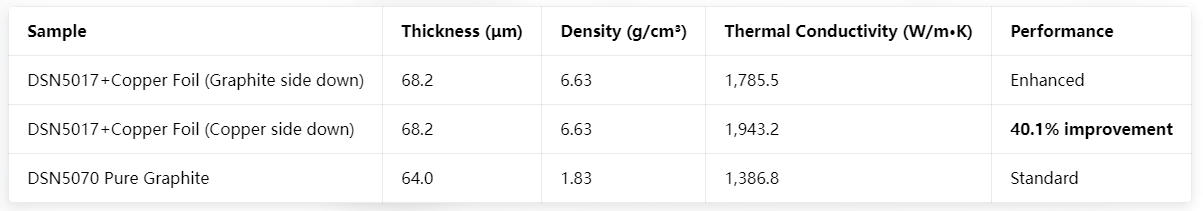

2. Analyse de conductivité thermique

Les tests de conductivité thermique ont fourni des informations plus approfondies sur les capacités de transfert de chaleur de chaque matériau.

Principales conclusions :

· Le composite DSN5017+feuille de cuivre a montré une conductivité thermique exceptionnelle, en particulier avec le côté cuivre orienté vers le bas.

· La solution composite offre une conductivité thermique 40,1 % supérieure à celle du graphite pur

· Malgré une densité plus élevée (3,6x), le composite a conservé une excellente efficacité de transfert de chaleur

· Les mesures de diffusivité thermique ont confirmé le taux de propagation thermique supérieur du composite

Applications pratiques et recommandations

Sur la base des résultats complets des tests, nous proposons les recommandations spécifiques à l'application suivantes :

Pour les sources de chaleur à haute densité

· Solution recommandée : DSN5017 + composite de feuille de cuivre de 50 μm

· Applications idéales : Dissipateurs thermiques CPU/GPU Éclairage LED haute puissance Electronique de puissance et onduleurs Systèmes de contrôle industriels

· Avantages : Transfert de chaleur supérieur pour les sources de chaleur concentrées nécessitant une extraction rapide de la chaleur

Pour les composants sensibles à la température

· Solution recommandée : Graphite pur DSN5070

· Applications idéales : Appareils mobiles et wearables Électronique grand public Équipement médical Composants spatiaux

· Avantages : Échauffement global réduit et meilleure stabilité thermique pour les composants délicats

Pour des exigences de performance équilibrées

· Recommandation : Sélection spécifique à l'application basée sur la densité thermique et les contraintes d'

· Considérations : Limites de poids (le DSN5070 offre une réduction de poids de 73 %) Orientation d'installation (direction côté cuivre pour le DSN5017) Conditions environnementales et températures de fonctionnement

Conclusion : choisir la bonne solution thermique

Les tests comparatifs du composite DSN5017+feuille de cuivre et des feuilles de graphite pur DSN5070 soulignent l'importance de sélectionner des solutions de gestion thermique spécifiques à l'application.

· DSN5017+Copper Foil excelle dans les applications à haute densité thermique nécessitant une efficacité de transfert de chaleur maximale

· Le graphite DSN5070 offre un contrôle supérieur de la température et des avantages en termes de poids pour les conceptions à limité

· Les deux solutions démontrent des performances thermiques exceptionnelles par rapport aux matériaux de gestion thermique traditionnels

Alors que les appareils électroniques continuent de rétrécir tout en offrant des performances plus élevées, ces solutions avancées à base de graphite offrent des options polyvalentes pour relever les défis thermiques toujours croissants de la conception électronique moderne.
