'CHARGEMENT SANS FIL' SOLUTION DE DISSIPATION CHALEUR CONDUCTION THERMIQUE EFFICACE AVEC COUSSIN DE GEL DE SILICE

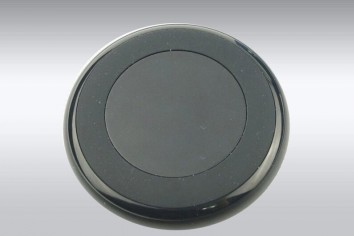

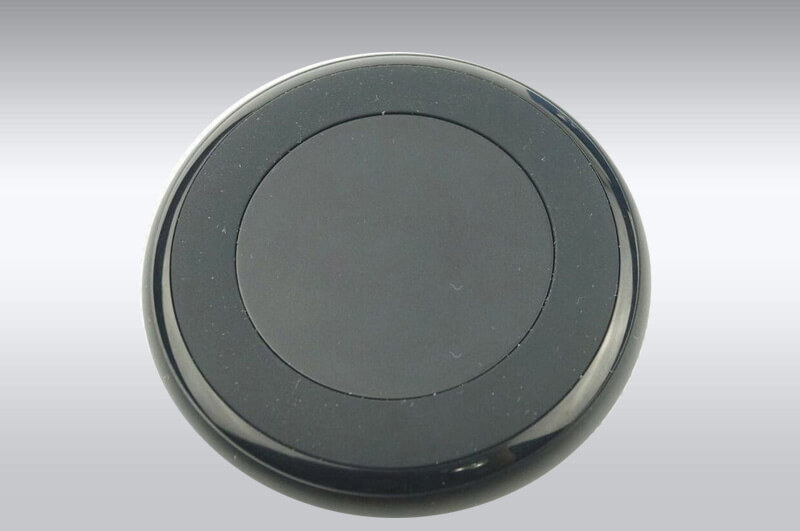

La recharge sans fil est une sorte de technologie de recharge sans fil qui utilise une transmission intelligente de puissance.La technologie de chargement sans fil brise la charge traditionnelle par ligne de connexion et améliore l'efficacité et la commodité de la charge.Au cours de l’année 2017, la recharge sans fil pour téléphones mobiles a été largement reconnue et son taux d’utilisation est devenu de plus en plus élevé.C'était autrefois un produit populaire dans l'industrie du chargement des téléphones portables.En raison de sa petite taille, la température de fonctionnement des composants électroniques internes constitue le problème le plus important à résoudre.Ce qui suit est un exemple de démontage et de chargement sans fil conduction thermique application.

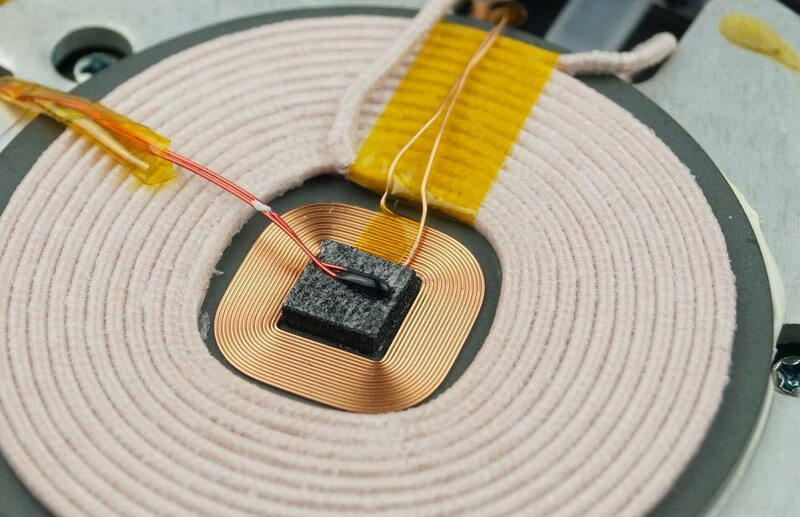

Utilisez le levier pour soulever l'espace le long du bord de la charge sans fil afin de voir la partie de la bobine interne, qui est également la partie la plus concentrée du chauffage.

Par conséquent, une sonde de température sera installée au milieu de la bobine pour garantir que la température de fonctionnement du chargeur se situe dans la plage de température sûre.

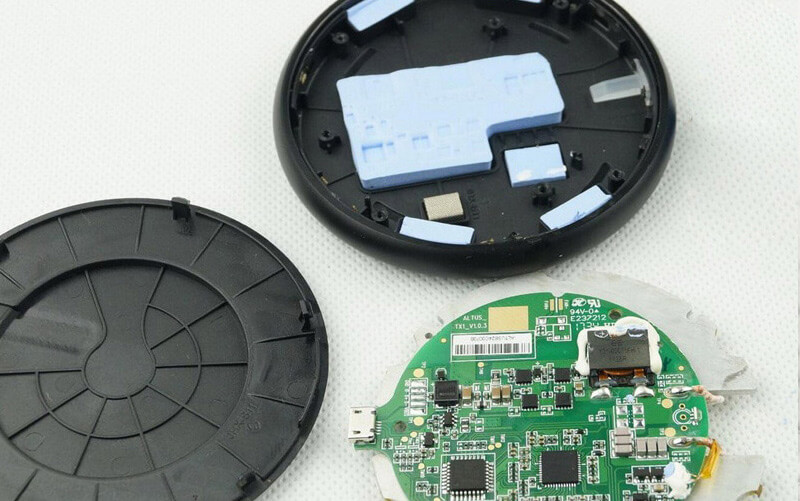

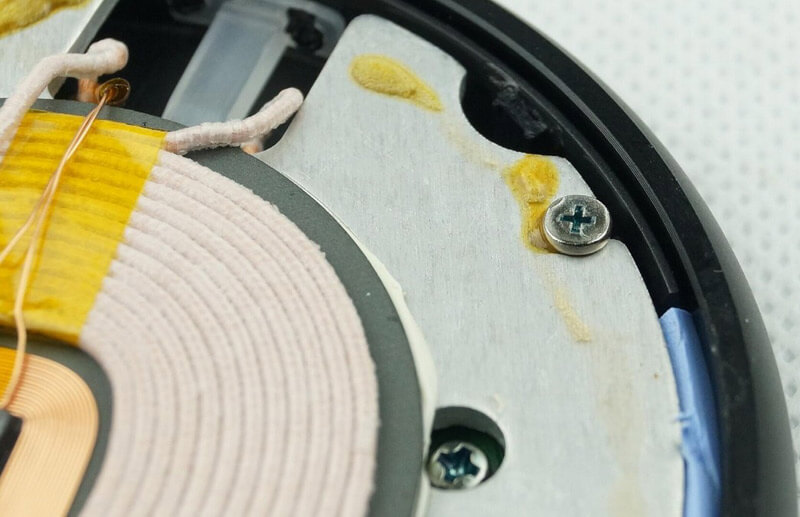

Retirez les vis de la plaque de base métallique de la bobine et vous pourrez voir la structure interne de la coque inférieure du produit.La coque inférieure adopte le formage métallique intégré, qui est également la clé de dissipation de la chaleur.Le but de l'utilisation du métal est de mieux transmettre la chaleur à l'intérieur du produit à travers la coque inférieure vers l'extérieur, de sorte que la température de fonctionnement interne soit toujours dans un état sûr, retardant ainsi la durée de vie du produit.

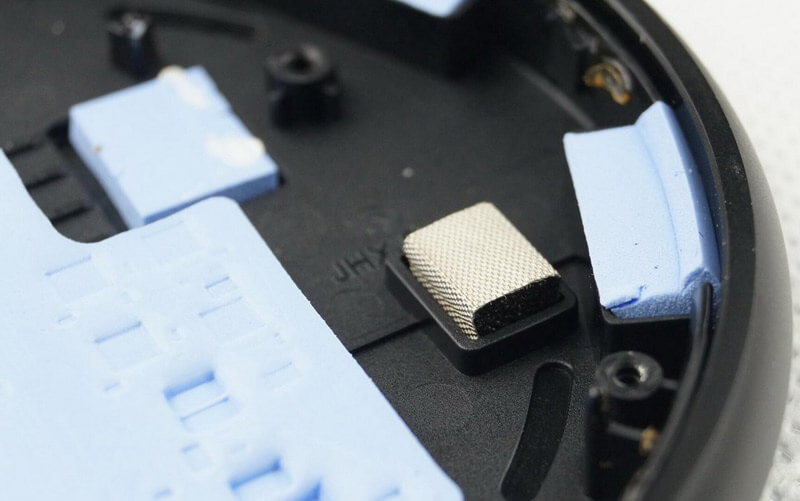

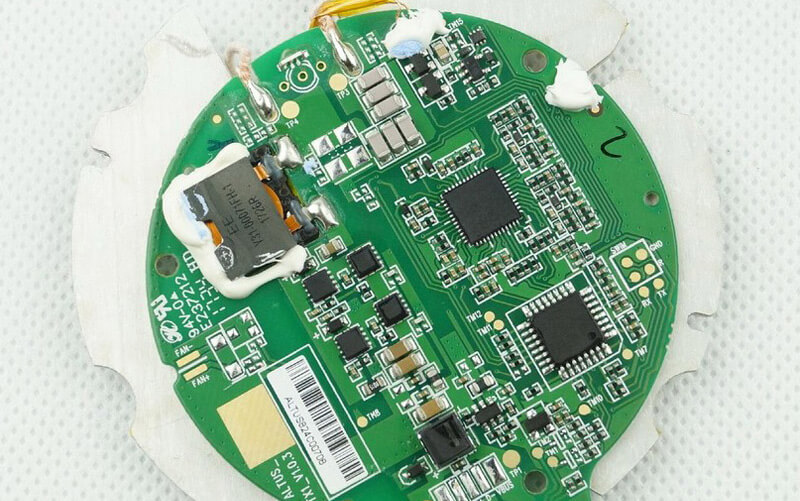

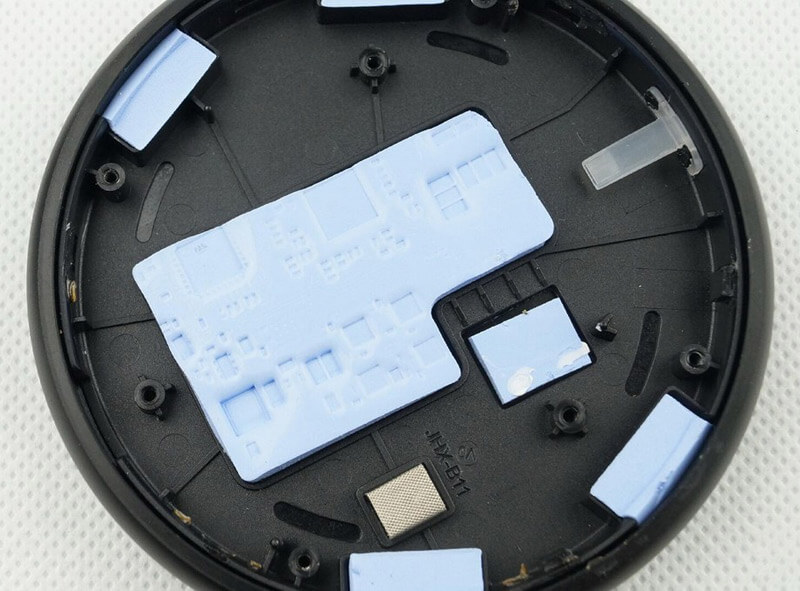

Étant donné que le circuit imprimé connecté à la coque inférieure est un circuit imprimé de chargement sans fil, tous les composants sont concentrés sur un côté de ce PCB et le circuit imprimé est un tout irrégulier, il n'y a donc aucun moyen de se connecter directement et de manière transparente à la coque inférieure. donc la coque inférieure doit être installée avec tampon thermique en silicone pour combler l'espace entre la coque inférieure et le circuit imprimé, de sorte que la chaleur du circuit imprimé soit guidée plus efficacement vers la coque inférieure pour la refroidir, et elle peut jouer le rôle de blindage électromagnétique.
