Avec le développement de l'industrie, les téléphones mobiles seront plus intelligents, avec une configuration plus élevée, une vitesse de calcul plus rapide et une fréquence de processeur plus élevée.Pour les téléphones intelligents multifonctionnels et multi-tâches, tels que l'exécution de logiciels ou de jeux à grande échelle pendant une longue période, la température du processeur, du LCM et d'autres appareils sera plus élevée et les performances seront fortement réduites.Comme tous les appareils électroniques, les appareils ne peuvent fonctionner normalement et de manière persistante que dans la plage de température appropriée.Par conséquent, la dissipation thermique vise à garantir que ces appareils ne soient pas brûlés ;d'un autre côté, ils peuvent bien fonctionner.Dans le même temps, le WiFi et les autres appareils de communication généreront beaucoup de chaleur ainsi que la transmission et la réception de signaux efficaces, car ils doivent transmettre et recevoir des signaux.Lorsque la température est trop élevée, le téléphone mobile démarre le mécanisme d'autoprotection et s'éteint automatiquement, ce qui affectera également l'utilisation normale du téléphone mobile.

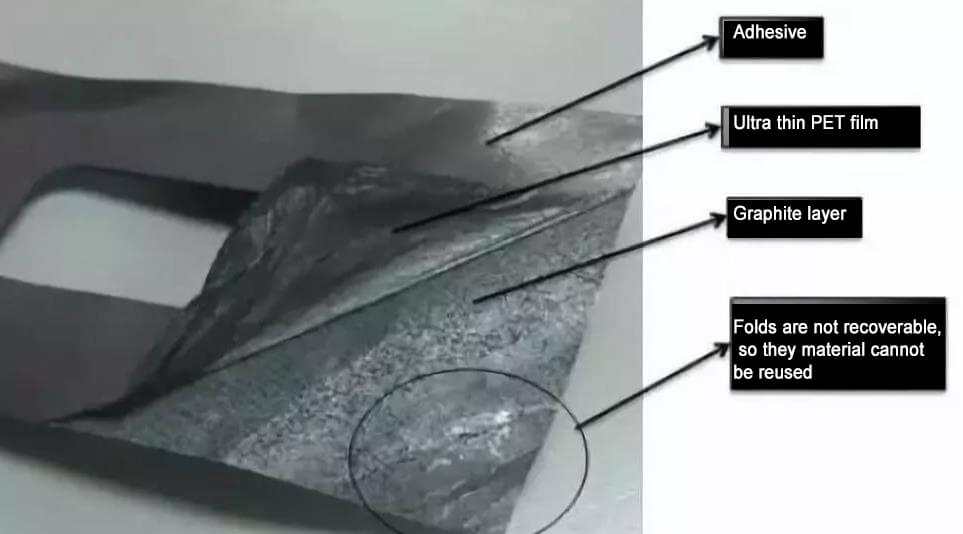

Feuille de graphite à conduction thermique
Le film de refroidissement en graphite, en fait, est une « feuille de graphite conductrice de chaleur », également connue sous le nom de feuille de refroidissement en graphite.Il s'agit d'une sorte de matériau composite nano-avancé, qui peut s'adapter à une conduction thermique uniforme sur n'importe quelle surface et a un effet de blindage électromagnétique EMI.
La composition chimique du dissipateur thermique en graphite est principalement un seul élément carbone (c), qui est un élément minéral naturel.Le film graphitisé peut être obtenu par méthode chimique sous haute température et pression, car l'élément carbone est un élément non métallique, mais il a la conductivité et la conductivité thermique du matériau métallique, ainsi que la plasticité comme le plastique organique, comme ainsi que les performances thermiques spéciales et la stabilité chimique, la lubrification et le revêtement sur la surface solide et d'autres bonnes propriétés de processus, des ailettes en graphite dans le plan avec une plage de 150 à 1 500 w/mk de conductivité thermique ultra-élevée.
Principales caractéristiques du dissipateur thermique en graphite : conductivité thermique très élevée/facile à utiliser, faible résistance thermique, poids léger.Il a été largement utilisé dans l'industrie de la communication, les équipements médicaux, les ordinateurs portables Sony/Dell/Samsung, les téléphones mobiles, les modules de mémoire PC, les substrats LED et d'autres aspects de la dissipation thermique.
En utilisant la plasticité du graphite, nous pouvons fabriquer un morceau de graphite, comme un autocollant, qui peut être fixé sur le circuit imprimé à l'intérieur du téléphone mobile.Pour être exact, le dissipateur thermique en graphite joue en fait un rôle de conduction thermique et de répartition uniforme de la chaleur sur la surface, indirectement, il joue également un rôle de dissipation thermique.
Les caractéristiques de la feuille de graphite
(1) La surface peut être combinée avec du métal, du plastique, de l'adhésif et d'autres matériaux pour répondre à davantage de fonctions et de besoins de conception.
(2) Faible résistance thermique : la résistance thermique est 40 % inférieure à celle de l’aluminium et 20 % inférieure à celle du cuivre.
(3) Poids léger : 25 % plus léger que l’aluminium et 75 % plus léger que le cuivre.
(4) Conductivité thermique élevée : la feuille de graphite peut être fixée en douceur sur n’importe quelle surface plane et incurvée, et peut être coupée sous n’importe quelle forme selon les besoins des clients.
Rapport de conductivité thermique
Conductivité thermique avec conductivité MK Simens / M densité g / cm3
Aluminium 2003 × 1072,7
Cuivre 3806 × 1078,96
Graphite 150-1500 horizontal - 2 × 1050.7-2.1
5-60 verticale 100

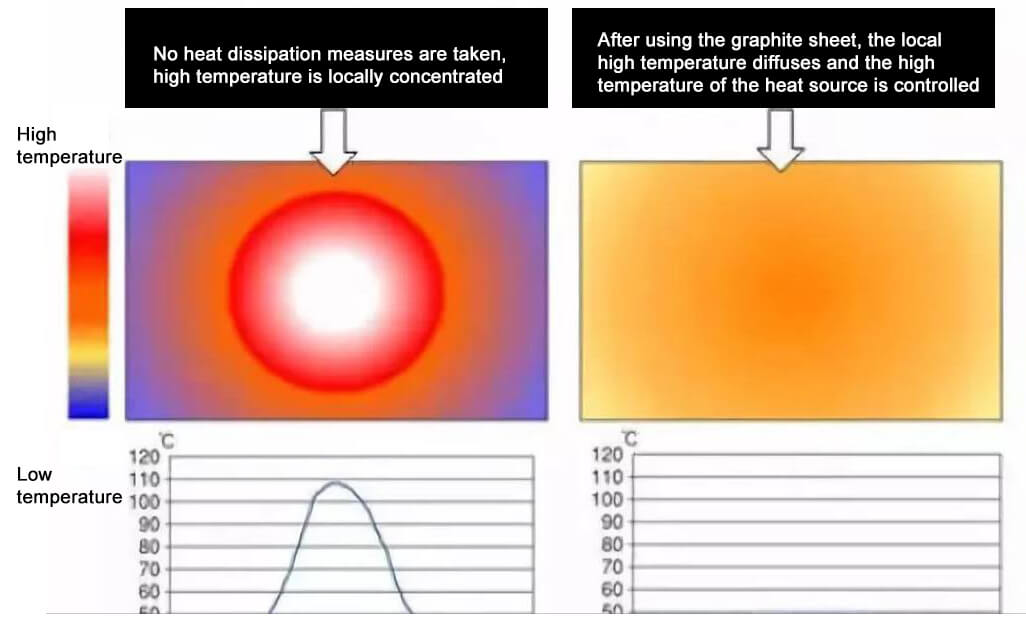

Principe de dissipation thermique du film conducteur de chaleur en graphite

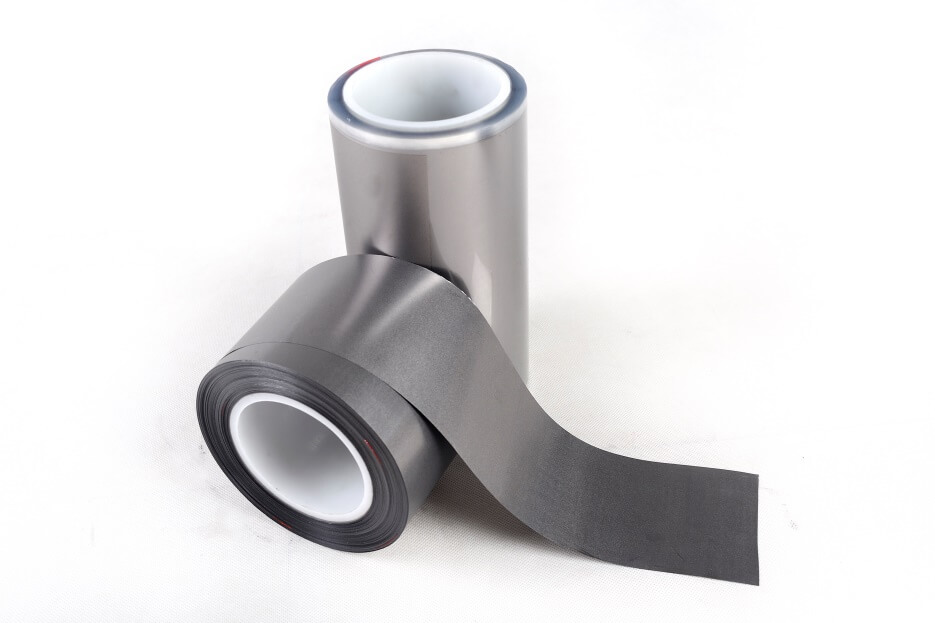

Photos physiques de la feuille de graphite

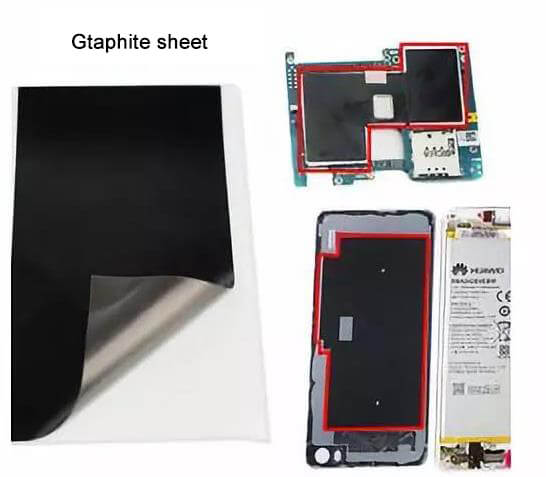

Échantillons de feuilles de graphite

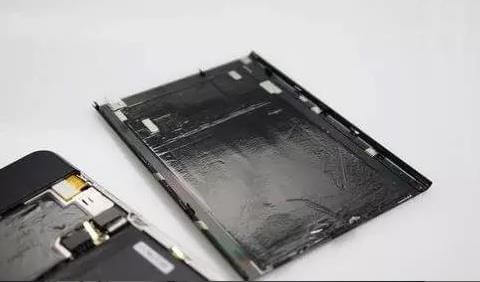

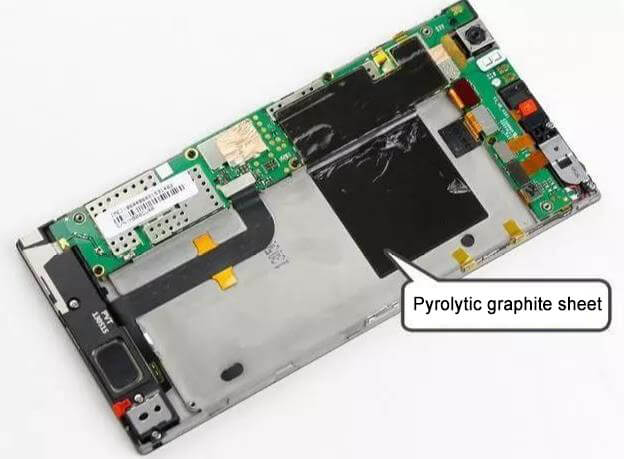

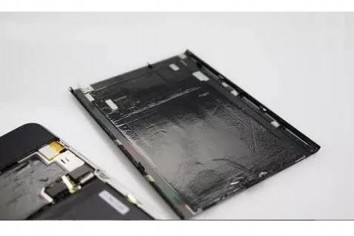

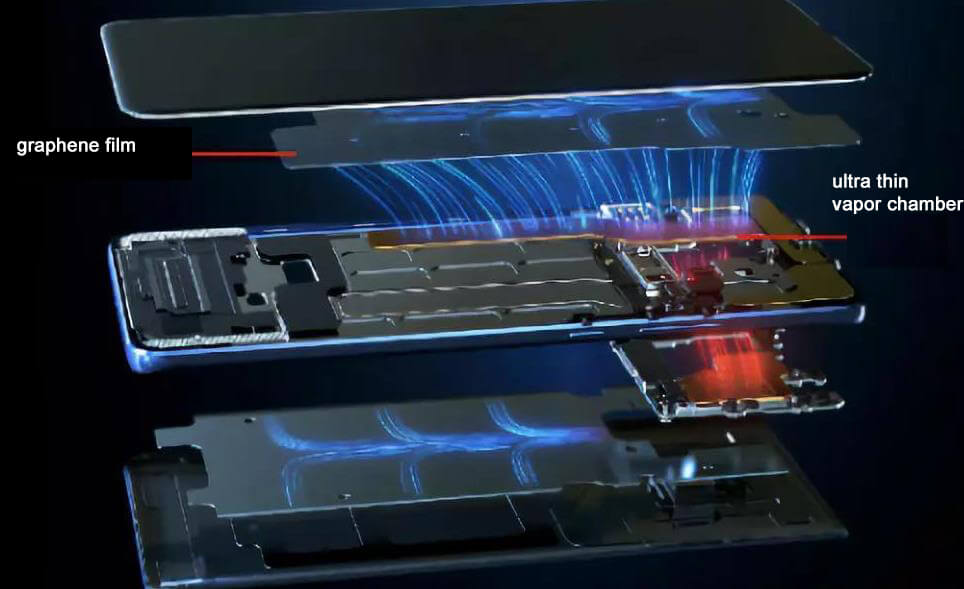

Cas d'analyse de la dissipation thermique des téléphones mobiles de diverses marques de téléphones intelligents
