SOLUTION THERMIQUE POUR PRODUITS ÉLECTRONIQUES - CHARGEUR SANS FIL

La technologie de recharge sans fil brise la recharge traditionnelle par ligne de connexion.Il s'agit d'une technologie de chargement sans fil utilisant une transmission de puissance intelligente, qui améliore l'efficacité et la commodité du chargement.Ces dernières années, la recharge sans fil des téléphones portables a été largement reconnue et son taux d'utilisation est de plus en plus élevé.Il est autrefois devenu un produit populaire dans l’industrie du chargement des téléphones portables.

La recharge sans fil fonctionne selon le principe de l’induction électromagnétique.Puisqu’il s’agit d’une méthode de coupe par champ magnétique, elle produira inévitablement de la chaleur.En raison de sa petite taille, la température de fonctionnement des composants électroniques internes doit d'abord être résolue.La chaleur affectera non seulement l’efficacité du chargeur sans fil, mais transférera également la chaleur au téléphone mobile.Afin d'améliorer la dissipation de la chaleur, la coque de chargement sans fil doit être autant que possible en métal plutôt qu'en plastique, et le coussinet en silicone thermoconducteur fournit simplement son système de dissipation de la chaleur pour résoudre le problème.

Afin d'améliorer l'efficacité de la dissipation thermique, le matériau métallique au bas du chargeur sans fil est généralement intégré à un tampon antichoc en silicone conducteur thermique, qui peut non seulement jeter une bonne base pour la dissipation thermique des composants électroniques internes, mais également avoir l'effet antidérapant, antichoc et pas facile à porter.

Dans la partie de la bobine interne du chargeur sans fil, cette partie comprend la partie médiane, qui est également la partie à chaleur concentrée.Par conséquent, une sonde de température principale sera installée au milieu de la bobine pour garantir que la température de service du chargeur se situe dans la plage de température sûre.

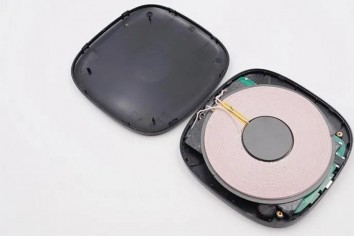

Retirez les vis du substrat métallique de la bobine et vous pourrez voir la structure interne de la coque inférieure.La coque inférieure adopte un moulage intégré en métal, qui est également la clé de la dissipation thermique.L'utilisation du métal vise à mieux transmettre la chaleur à l'intérieur du produit vers l'extérieur à travers la coque inférieure, de sorte que la température de fonctionnement interne puisse toujours être gérée dans un état sûr, afin de retarder la durée de vie du produit.

Étant donné que la coque inférieure est connectée à un circuit imprimé de chargement sans fil, tous les composants sont concentrés sur un côté du PCB et le circuit imprimé est un tout irrégulier, il n'y a aucun moyen de se connecter directement et de manière transparente avec la coque inférieure, donc un écart thermique un tampon et une mousse conductrice sont collés sur la coque inférieure pour combler l' entre la coque inférieure et le circuit imprimé.La chaleur du circuit imprimé est guidée vers la coque inférieure à travers le coussinet de gel de silice et la mousse conductrice pour dissiper la chaleur, qui peut également jouer le rôle de blindage électromagnétique.
