Qu’est-ce que le refroidissement liquide VC ?

Avec les performances des processeurs mobiles et l’arrivée de l’ère 5G, davantage de données doivent être traitées.Les performances des appareils mobiles tels que les téléphones mobiles sont de plus en plus élevées, ce qui pose également de plus grands défis en matière de performances de refroidissement.La plupart des nouveaux téléphones mobiles phares et des téléphones mobiles 5G utilisent le refroidissement liquide VC.

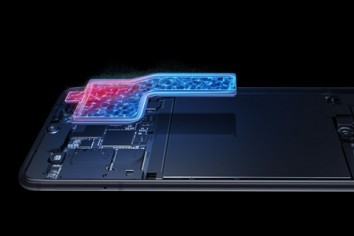

Refroidissement liquide VC sur téléphone portable

Introduction au refroidissement liquide VC :

Le refroidissement liquide VC (technologie de plaque de trempage à chambre à vide, nom anglais de chambre à vapeur) est également connu sous le nom de plaque de trempage, plaque de température uniforme, etc., qui constitue un moyen efficace de transférer la chaleur.

La première solution de dissipation thermique fournie par le fabricant de dissipation thermique de Celsia pour les cartes graphiques haut de gamme AMD est utilisée pour remplacer la dissipation thermique par caloduc.

Plaque de température uniforme de refroidissement liquide VC

Principe de fonctionnement du refroidissement liquide VC :

1. La base de la plaque de trempage est chauffée et la source de chaleur est chauffée par le micro-évaporateur à mailles de cuivre - endothermique

2. Le liquide de refroidissement (eau purifiée) est chauffé et évaporé en air chaud (<104 tor ou moins) dans un environnement sous vide et à ultra-basse pression - absorption de chaleur

3. La chambre à vapeur adopte une conception sous vide et l'air chaud peut circuler plus rapidement dans un micro-environnement en maille de cuivre - conduction thermique

4. Lorsque l'air chaud est chauffé et rencontre la source froide sur la partie supérieure du dissipateur thermique, il dissipe la chaleur et se recondense en liquide - dissipation thermique

5. Après condensation, le liquide de refroidissement retourne vers la source d'évaporation au bas de la plaque de trempage à travers le tube capillaire à microstructure en cuivre - reflux.Le liquide de refroidissement renvoyé est chauffé par l'évaporateur et gazéifié à nouveau, puis absorbe la chaleur à travers le micro-tuyau en maille de cuivre > conduction thermique > dissipation thermique, de sorte qu'il agit à plusieurs reprises.

Anatomie de la structure interne de la plaque de trempage de refroidissement liquide VC

Anatomie de la structure interne de la plaque de trempage de refroidissement liquide VC
