Vous souhaitez appliquer correctement les feuilles de graphite pour des performances thermiques optimales. Le processus nécessite une préparation minutieuse de la surface, une manipulation appropriée, une coupe précise et une application minutieuse. Les feuilles de graphite sont un matériau d’interface thermique flexible et réutilisable qui fonctionne mieux que beaucoup d’autres lorsqu’il est utilisé correctement. Par exemple, une feuille de graphite conduit la chaleur dans le plan de plusieurs centaines à plus de 1 000 W/mK, tandis que les pâtes thermiques gèrent entre 1 et 12 W/mK. Ce matériau en graphite flexible s"adapte aux surfaces inégales, réduisant ainsi la résistance de contact. Comprendre la comparaison entre la feuille de graphite et la pâte thermique vous aide à choisir judicieusement. En maîtrisant chaque étape, des propriétés des matériaux au dépannage, vous obtenez une dissipation thermique fiable.
Nettoyez les deux surfaces avec de l'alcool isopropylique avant de mettre la feuille de graphite.
Tenez la feuille uniquement par ses bords afin que vos doigts ne laissent pas d"huile ou ne causent pas de dommages statiques.
Découpez la feuille avec une lame tranchante ou à l"emporte-pièce pour éviter de la déchirer.
Appuyez uniformément du centre vers les bords pour éliminer les bulles d"air emprisonnées.
Après l"avoir mis en place, recherchez les rides, les bords relevés et assurez-vous qu"il couvre toute la zone.
Pour réutiliser la feuille sans l"endommager, retirez-la lentement d"un coin.
Placez la feuille de manière à ce que la chaleur traverse son épaisseur , d'une partie à l'autre.
Une feuille de graphite est un matériau en couches minces constitué d’atomes de carbone comprimés disposés dans un réseau hexagonal. DASEN , fabricant leader avec 170 employés et un atelier de 10 000 mètres carrés, produit des feuilles de graphite synthétique et naturel sous la certification ISO9001. Ces feuilles fonctionnent comme un matériau d'interface thermique situé entre une source de chaleur et un dissipateur thermique pour améliorer le transfert de chaleur.
La structure du matériau crée une propriété unique appelée conductivité anisotrope. La chaleur circule rapidement le long du plan de la feuille mais se déplace lentement dans son épaisseur. Les feuilles de graphite synthétique atteignent une conductivité thermique de 1 500 à 2 000 W/(m·K) dans le plan, mais de seulement 5 à 10 W/(m·K) dans le plan. Ce comportement directionnel signifie que vous devez orienter correctement la tôle lors de l"installation. La comparaison entre la feuille de graphite et le tampon de silicone montre pourquoi c"est important : les tampons en silicone offrent une conductivité isotrope, répartissant la chaleur uniformément dans toutes les directions, tandis que le graphite excelle dans la répartition de la chaleur horizontalement sur une surface.
Propriété | Feuille de graphite | Coussin thermique en silicone |
|---|---|---|
Composition du matériau | Atomes de carbone en couches (réseau hexagonal) | Caoutchouc de silicone rempli de poudres de métal/céramique |
Conductivité thermique | 600–1 700 W/(m·K) dans le plan | 0,8–8,0 W/m·K |
Épaisseur | 25 à 100 micromètres | Généralement plus épais |
Flexibilité | Élevé – s’adapte aux formes complexes | Inférieur – moins adaptable aux surfaces irrégulières |
Coût | Plus cher en raison du processus de fabrication | Généralement plus rentable |
Idéal pour | Appareils hautes performances nécessitant une dissipation thermique rapide | Applications sensibles aux coûts nécessitant de la stabilité et du remplissage des lacunes |
Les feuilles de graphite flexibles s"adaptent mieux aux surfaces inégales que les alternatives rigides. Lorsque vous appuyez une feuille contre un processeur ou un module d"alimentation, elle se déforme légèrement pour combler les s microscopiques entre les deux surfaces en contact. Cette conformité réduit la résistance thermique de contact, permettant à la chaleur de traverser l"interface plus efficacement. La comparaison entre la feuille de graphite et la pâte thermique révèle un autre avantage : la pâte peut s"écouler ou sécher avec le temps, tandis qu"une feuille solide maintient un contact constant.
La compressibilité du graphite flexible s"adapte également aux tolérances mécaniques de votre assemblage. Si votre dissipateur thermique est légèrement incliné ou si la hauteur de vos composants varie, la feuille se comprime pour combler cette différence. La capacité de production de DASEN de 6 millions de mètres carrés par an garantit une qualité constante des feuilles, afin que vous puissiez compter sur une épaisseur et une densité uniformes pour chaque pièce que vous installez. Cette forte conductivité thermique combinée à la flexibilité mécanique rend les feuilles de graphite idéales pour l"électronique où les vibrations ou la dilatation thermique provoquent le déplacement des composants.
Contrairement à la pâte thermique qui nécessite un nettoyage et une nouvelle application, les feuilles de graphite offrent une véritable réutilisation. Vous pouvez retirer une feuille intacte d'un composant et la repositionner sur un autre sans perte de performances. Cette caractéristique rend la comparaison entre la feuille de graphite et d'autres matériaux d'interface thermique favorable aux scénarios de prototypage et de test dans lesquels vous démontez fréquemment des assemblages.
La conception à décoller et à coller simplifie l"installation. Chaque feuille est livrée avec une doublure protectrice que vous retirez lentement pour éviter l"adhérence statique. Placez ensuite la feuille sur votre surface nettoyée et appliquez une pression uniforme avec un rouleau ou votre doigt pour éliminer l"air emprisonné. DASEN propose également des coussinets thermiques en silicone comme produit complémentaire pour les applications où vous préférez des propriétés non conductrices. Cependant, pour les applications à haute température nécessitant une dissipation rapide sur une grande surface, les feuilles de graphite flexibles offrent des résultats supérieurs. Leur légèreté (25 % plus légère que l"aluminium et 75 % plus légère que le cuivre) réduit le poids global du système tout en conservant une excellente capacité de répartition de la chaleur.
Avant d'appliquer ce matériau d'interface thermique , vous devez préparer à la fois les surfaces et vous-même. Cette étape décide de l’efficacité du matériau. Si vous sautez ou précipitez la préparation, vous obtiendrez un mauvais transfert de chaleur et des efforts inutiles. Suivez ces étapes pour configurer les meilleures conditions pour votre installation. Une bonne préparation aide la feuille à coller correctement et à bien évacuer la chaleur. Prendre le temps maintenant signifie que vous n’aurez pas à refaire le travail plus tard.
Vous devez nettoyer la surface pour un bon contact thermique. Cette étape est obligatoire. Toute saleté, poussière ou morceaux sur la surface nuirait à l’adhérence et réduirait les performances thermiques dont vous avez besoin du matériau. Ces morceaux créent de minuscules s qui emprisonnent l’air. L"air bloque la chaleur. Il empêche la chaleur de se déplacer de votre composant vers le dissipateur thermique.
Utilisez de l"alcool isopropylique et une lingette non pelucheuse pour nettoyer. Mettez une petite quantité d"alcool sur la lingette. Essuyez la surface dans une direction. N"essuyez pas en rond. De cette façon, la saleté est enlevée au lieu de la déplacer. Laissez la surface sécher complètement avant de continuer. Un chiffon propre et sec fera également l"affaire si vous n"avez pas d"alcool. Votre objectif est une surface sans poussière ni traces. Même une petite empreinte digitale peut réduire considérablement le transfert de chaleur. Vous voulez que les deux surfaces se touchent le plus étroitement possible.
Les matériaux en graphite flexibles nécessitent une manipulation soigneuse. Les feuilles réagissent à l"électricité statique et aux huiles pour les doigts. L"électricité statique peut endommager les pièces électroniques sensibles que vous essayez de refroidir. Les huiles pour les doigts laissent un film qui bloque le contact thermique. Tenez toujours la feuille par ses bords. Portez des gants si vous devez toucher la zone médiane.
Travaillez sur une surface plane et propre lorsque vous préparez la feuille. Ne posez pas le drap sur des zones rugueuses ou sales. Ceux-ci peuvent rayer ou salir le matériau. La structure flexible en graphite est solide mais peut quand même être endommagée. Une égratignure ou un pli crée un point faible où le transfert de chaleur diminue. Gardez la doublure de protection jusqu"à ce que vous soyez prêt à placer la feuille. Cette doublure protège la poussière et les huiles du matériau pendant que vous préparez.
Mesurez la zone où vous placerez la feuille de graphite. Utilisez une règle ou un pied à coulisse pour obtenir les tailles exactes. La feuille doit couvrir toute la surface de la source de chaleur. Ne laissez pas d" entre la pièce et la tôle. Les s permettent à l"air de rester dans la connexion. Coupez la feuille un peu plus grande que la zone si nécessaire. Vous pourrez couper le surplus plus tard.
Effectuez un ajustement à sec avant de retirer la doublure. Placez la feuille non coupée sur la zone cible. Vérifiez que la forme s"aligne correctement. Marquez toutes les découpes nécessaires pour les pièces ou les trous de montage. Cette étape évite les erreurs qui gaspillent du matériel. Vous pouvez déplacer la feuille sans vous soucier de l"adhésif collant. Une fois que vous voyez que l’ajustement est bon, vous pouvez passer à la découpe et au placement final. La minute supplémentaire que vous passez au montage à sec permet d"économiser du temps et du matériel plus tard.
Vous avez besoin des bons outils pour couper une feuille de graphite avec précision. Ce matériau nécessite des soins particuliers car il est cassant et stratifié. La coupe à la scie à fil diamanté est la meilleure méthode pour ce travail. Il vous donne des bords nets et précis sans endommager la feuille. Le fil diamanté permet une coupe étroite. Cela signifie que vous gaspillez moins de matière. Le processus utilise également le refroidissement par eau. Le refroidissement contrôle la poussière et empêche les bords de s'effriter. Cela compte beaucoup pour un matériau aussi fragile. Vous obtenez une finition plus lisse. Vous avez également besoin de moins d’étapes supplémentaires après la coupe.
Les autres méthodes de coupe ne fonctionnent pas bien. La source indique que lors de la conversion de feuilles de graphite , la découpe conventionnelle est la seule méthode qui fonctionne. La découpe au laser et la découpe au couteau ne fonctionnent pas bien pour ce matériau. Vous devez éviter d'utiliser un couteau ou des ciseaux standard si vous souhaitez des bords nets. Ces outils peuvent provoquer des déchirures ou des pertes. La structure flexible en graphite peut se briser si vous utilisez le mauvais outil. DASEN fabrique 6 millions de mètres carrés de tôles chaque année, la qualité reste donc stable. Mais vous devez quand même couper avec soin pour conserver cette performance. Le bon outil fait une grande différence dans le résultat final.
Vous devez mesurer la zone avant de couper. Utilisez une règle ou un pied à coulisse pour obtenir la taille exacte. Marquez clairement la ligne de coupe sur la doublure de protection. Ne coupez pas à main levée. Le fournisseur propose des services de découpe et de moulage de feuilles de graphite. Ils peuvent créer des tailles et des formes personnalisées qui correspondent exactement à vos besoins. C"est le meilleur moyen d"obtenir des dimensions précises. Des étapes supplémentaires telles que le support adhésif et le revêtement de surface soutiennent la taille finale. Vous pouvez également demander ces services lors de la commande du drap.
Si vous coupez la feuille vous-même, vous devez être prudent. Une petite erreur peut ruiner la pièce. Vous voulez que la feuille couvre toute la surface de la source de chaleur. Les s diminuent les performances du matériau d"interface thermique. Utilisez une lame tranchante et une règle droite pour les coupes droites. Pour les coupes courbes, utilisez un gabarit. Coupez toujours sur une surface plane et propre. Cela empêche le matériau de bouger. Vous pouvez également utiliser une machine de découpe si vous en avez une. La machine vous offre la même coupe précise à chaque fois. Cela est très important pour une production en grand ume.
Les formes complexes nécessitent une planification minutieuse. Vous aurez peut-être besoin de découpes pour des pièces, de trous de montage ou d"autres éléments. La découpe est la meilleure méthode pour ces formes. La matrice coupe proprement le graphite flexible sans endommager les bords. Vous obtenez une forme précise qui correspond à votre design. Le fournisseur peut fabriquer des matrices personnalisées pour votre modèle spécifique. Cela vous fait gagner du temps et des efforts.
Si vous découpez des formes complexes à la main, vous avez besoin d’une main ferme et d’une lame tranchante. Utilisez un gabarit pour guider la coupe. Travaillez lentement pour éviter de déchirer. N"oubliez pas que la coupe au couteau ne fonctionne pas bien, comme le dit la source. Vous pourriez avoir des bords rugueux ou des formes inégales. Pour de meilleurs résultats, utilisez une découpe conventionnelle. Cela maintient la feuille solide. Vous évitez également le risque de séparation des couches. Le matériau en graphite flexible fonctionne mieux lorsque vous le coupez correctement. Une coupe nette assure un bon contact thermique. Vous pouvez faire confiance à la feuille pour fonctionner comme prévu.

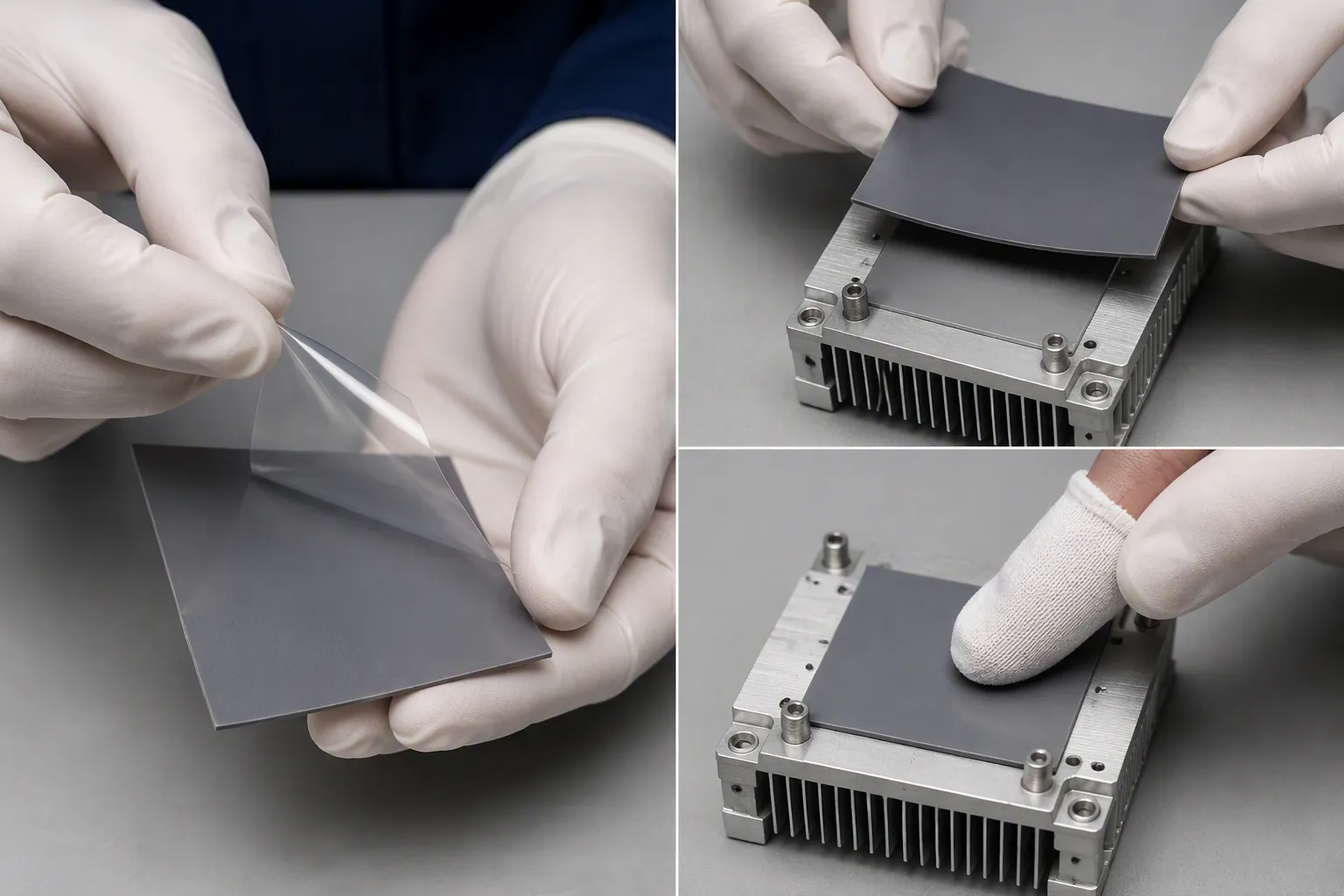

Votre feuille de graphite est livrée avec une doublure protectrice sur un côté. Cette doublure empêche la poussière et les huiles de la surface collante. Retirez-le lentement et régulièrement. Une traction rapide produit de l’électricité statique. Cette statique extrait la poussière de l’air. Ces morceaux de poussière se placent alors entre votre drap et la source de chaleur. Ils créent de minuscules s qui empêchent la chaleur de se déplacer.
Tenez la feuille par ses bords pendant que vous la décollez. Vos doigts contiennent des huiles naturelles. Ces huiles réduisent le contact thermique. Si vous devez toucher le côté collant, mettez des gants propres. Travaillez sur une surface plane et propre. Cette surface ne doit présenter ni débris ni aspérités.
Avant de décoller le revêtement, vérifiez le sens de la feuille. Cette étape est importante en raison de la conductivité anisotrope. Le matériau est constitué de couches de graphène empilées. À l’intérieur de chaque couche, les atomes se lient étroitement. La chaleur se déplace rapidement le long de ce plan. La conductivité thermique dans le plan peut atteindre jusqu"à 1 800 W/mK. Entre les couches, de faibles forces de Van der Waals maintiennent la structure ensemble. La chaleur doit traverser ces liaisons faibles. Cela rend la conductivité thermique à travers le plan beaucoup plus faible. Vous avez besoin que la direction de l"épaisseur de la feuille soit alignée avec le chemin thermique. La chaleur doit provenir de votre composant, traverser l"épaisseur de la feuille et pénétrer dans le dissipateur thermique.
Placez la feuille sur votre surface nettoyée avant de retirer complètement le revêtement. Alignez d"abord un bord. Abaissez lentement la feuille sur toute la surface. De cette façon, l’air ne reste pas emprisonné en dessous. Une fois que la feuille touche la surface, elle adhère immédiatement. Vous ne pouvez pas le déplacer facilement. Allez-y lentement pendant cette étape.
Après la pose, vous devez appuyer uniformément sur toute la feuille. Cette pression expulse l’air emprisonné. Cela aide également la feuille à s"adapter aux petites bosses de surface. Utilisez un petit rouleau ou un doigt recouvert d"un chiffon doux. Commencez par le milieu de la feuille. Déplacez-vous vers les bords. Ce mouvement pousse les bulles d’air vers l’extérieur d’où elles peuvent s’échapper.
N"appuyez pas trop fort. Trop de force peut endommager la structure flexible du graphite. Le matériau s’écrase sous la pression, mais il a des limites. Trop de force peut écraser les couches. Cet écrasement réduit le chemin thermique traversant le plan. Vous voulez une pression ferme et constante, pas une force brute.
Les bulles d"air créent des points chauds. Ces points chauds diminuent le fonctionnement de votre matériau d’interface thermique. Une bulle agit comme un isolant. Il empêche la chaleur de traverser l"interface. Même une petite bulle peut faire monter considérablement la température. Vérifiez votre travail en regardant la feuille sous un angle. La lumière rebondissant sur la surface montre les bulles sous forme de points brillants. Si vous en voyez, appuyez doucement vers le bord le plus proche.
La nature anisotrope du matériau signifie que vous ne pouvez pas compter sur la propagation latérale de la chaleur pour réparer un mauvais point de contact. La chaleur se déplace principalement dans le plan. Si une bulle se trouve entre le composant et la feuille, la chaleur ne peut pas se propager latéralement pour la contourner. La chaleur reste emprisonnée à cet endroit. Une pression appropriée résout complètement ce problème.
Une fois appliquée, votre feuille de graphite doit rester en place. Les secousses de l’équipement et la dilatation thermique peuvent déplacer la feuille au fil du temps. Une feuille déplacée perd le contact avec la source de chaleur. Les performances chutent immédiatement. Vous avez besoin de moyens mécaniques pour maintenir fermement la feuille.
Le moyen le plus simple consiste à utiliser le dissipateur thermique lui-même. Lorsque vous montez le dissipateur thermique, celui-ci presse la feuille contre le composant. Cette force de serrage maintient tout en place. Assurez-vous que vos vis de montage appuient uniformément. Un serrage inégal peut comprimer un côté de la feuille tandis que l’autre côté reste lâche.
Pour les assemblages plus importants, pensez aux sièges d"extrémité de protection. Ces sièges serrent les bords faibles de la feuille. Ils arrêtent les mouvements latéraux pendant l"utilisation. Les sièges protègent également la feuille des dommages lors de la manipulation et de l"entretien.
Les tables d"adsorption sous vide offrent une autre option pour les paramètres de production. Ces tables maintiennent la tôle à plat lors de l"assemblage. Vous devez vérifier la puissance de l"aspirateur avant utilisation. Testez avec une feuille de graphite de 5 mm d"épaisseur et de 20 cm × 20 cm. Recherchez tout glissement lors de la coupe des bords. Une machine dotée de vannes pneumatiques indépendantes multizones permet une aspiration uniforme. Par exemple, une table à 8 zones répartit le vide uniformément sur toute la surface. Une table d"adsorption avec une structure en nid d"abeille à haute résistance de qualité nautique offre une distribution d"air complètement uniforme. Cette aspiration forte et régulière arrête tout mouvement pendant le travail.
Certaines utilisations bénéficient d"un adhésif supplémentaire. Vous pouvez appliquer une fine couche d"adhésif thermoconducteur sur les bords. Cet adhésif maintient la feuille sans bloquer le chemin thermique principal. Mais cette méthode renonce à la réutilisabilité. Une fois que vous avez utilisé de l"adhésif, vous ne pouvez pas retirer la feuille proprement.
DASEN propose des coussinets thermiques en silicone comme produit assorti. Ces coussinets fonctionnent bien là où vous souhaitez des propriétés non conductrices. Ils comblent également les lacunes sur les surfaces inégales. Mais ils n’ont pas la conductivité thermique élevée du graphite flexible. Choisissez en fonction de ce dont vous avez besoin.
N"oubliez pas que les feuilles de graphite flexibles restent réutilisables si elles ne sont pas endommagées. Un retrait soigneux permet de conserver la feuille pour une utilisation ultérieure. Décollez lentement d"un coin. Ne pliez pas et ne pliez pas le matériau pendant le retrait. Rangez les draps plats dans un endroit propre et sec.
Votre matériau d’interface thermique fonctionne mieux lorsqu’il est tenu fermement. Prenez le temps de vérifier que le drap reste bien en place. Regardez les bords pour les soulever après l'assemblage. Confirmez que le dissipateur thermique appuie uniformément. Ces vérifications prennent quelques secondes mais permettent d'économiser des heures de résolution des problèmes plus tard. Différents matériaux d'interface thermique s'adaptent à différentes situations de montage. Connaître vos options vous aide à choisir la bonne voie pour chaque projet.

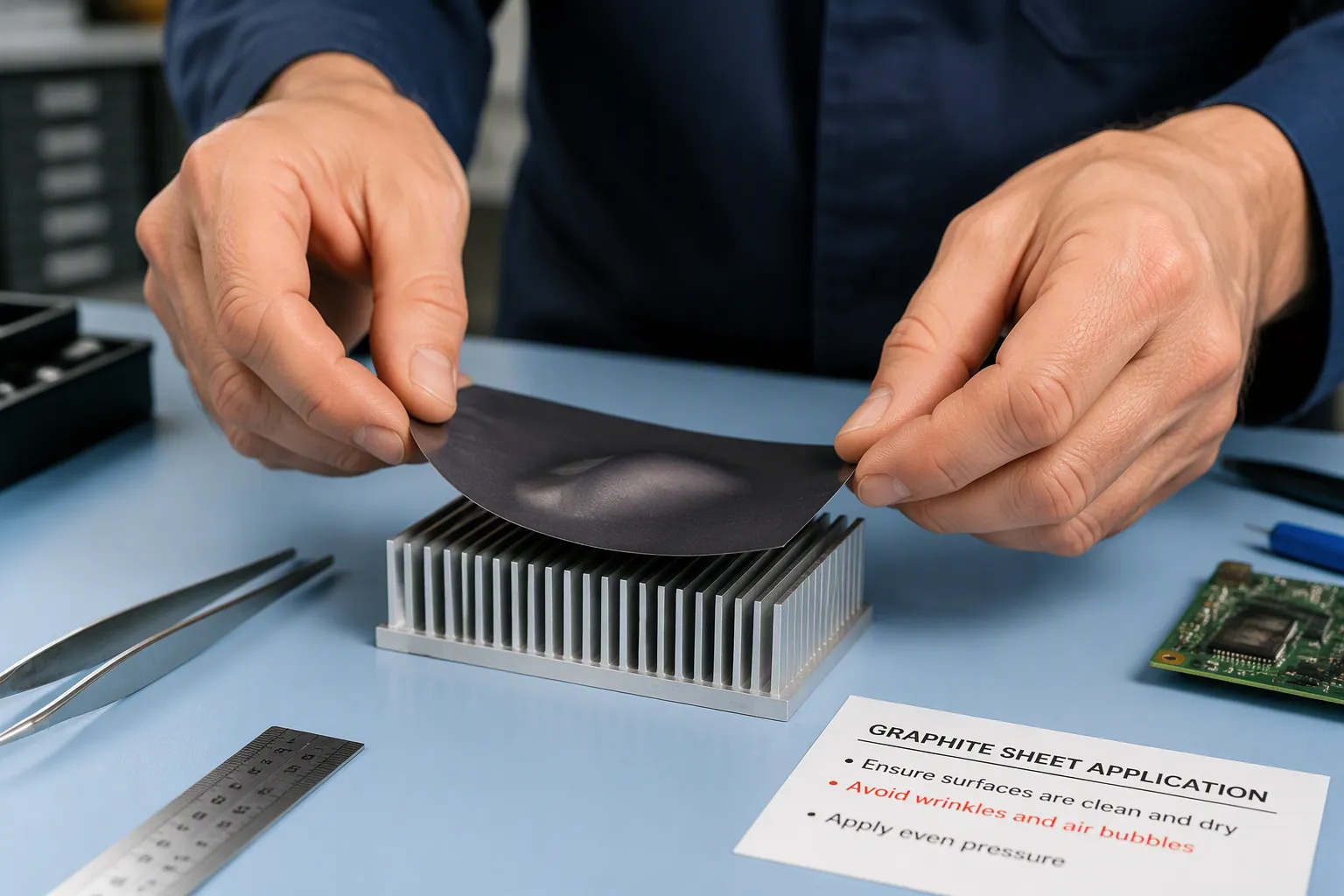

Même les techniciens qualifiés commettent des erreurs lors de l’installation des feuilles de graphite. Ces erreurs diminuent les performances thermiques et gaspillent des matériaux coûteux. Savoir ce qui ne va pas vous aide à éviter ces problèmes. Chaque erreur a une cause claire et une solution facile. Vous pouvez maîtriser le processus de candidature en apprenant des échecs courants.
Les plis apparaissent lorsque vous manipulez le drap avec négligence ou que vous le placez sur une surface inégale. Une feuille de graphite froissée perd le contact avec la source de chaleur. Les zones surélevées emprisonnent l’air sous le matériau. Cet air emprisonné crée une barrière qui bloque le flux de chaleur. Des études montrent que les rides ajoutent des bulles d’air dans la structure du matériau. Ces bulles augmentent la diffusion des phonons, ce qui diminue directement la conductivité thermique. L’entrefer s’agrandit, interrompant le chemin thermique continu.
Vous pouvez arrêter les rides en travaillant sur une surface plane et propre. Posez doucement le drap sans le plier ni le plier. Lorsque vous retirez la doublure protectrice, faites-le lentement et régulièrement. Une traction rapide peut faire courber ou plier la feuille sur elle-même. Tenez la feuille par les coins opposés pour la maintenir à plat pendant le placement. Abaissez-le sur la surface cible en un seul mouvement fluide. Ne laissez pas un bord toucher avant l’autre. Ce contact irrégulier crée des plis difficiles à éliminer par la suite.
Les installations de production évitent les plis en appliquant une tension à la feuille pendant le traitement. Vous pouvez copier cet effet sur votre établi. Tirez doucement sur le drap entre vos doigts pendant que vous le positionnez. Cette légère tension maintient le matériau à plat et empêche la formation de lignes de pliage. Si vous voyez une ride après la pose, n"essayez pas de la lisser avec vos doigts. La pression peut endommager la structure en couches. Retirez délicatement la feuille et recommencez avec un nouveau morceau.
Les bulles d'air agissent comme des isolants dans un matériau d'interface thermique . Ils empêchent la chaleur de traverser l' entre votre composant et le dissipateur thermique. Même une petite bulle peut augmenter considérablement la température de fonctionnement. La nature anisotrope du graphite signifie que la chaleur ne peut pas se propager latéralement pour contourner une bulle. La chaleur reste emprisonnée à cet endroit, créant une zone chaude qui endommage les composants électroniques sensibles.
Des bulles se forment lorsque vous appuyez de manière inégale sur la feuille ou lorsque des particules de poussière se déposent sur la surface. Vous pouvez les supprimer avec un outil simple. Emportez une carte de crédit ou un objet similaire plat et rigide. Enveloppez-le dans un chiffon doux et non pelucheux pour éviter de rayer la feuille. En partant du centre de la feuille, poussez la carte vers l"extérieur vers les bords. Appliquez une pression ferme et constante pendant que vous bougez. Ce mouvement chasse l’air emprisonné à travers les côtés de la feuille.
Travaillez lentement et soigneusement sur toute la surface. Vérifiez vos progrès en regardant la feuille sous un angle faible. La lumière réfléchie par la surface montre les bulles sous forme de points brillants. Appuyez doucement sur ces endroits avec la carte. N"utilisez pas trop de force, car cela pourrait écraser les couches de graphite et réduire la conductivité dans le plan. Une surface propre empêche la plupart des bulles de se former. Essuyez le composant et le dissipateur thermique avec de l"alcool isopropylique avant l"application.
Le graphite a une structure cristalline en couches. Lorsqu’un outil de coupe applique une force latérale, celle-ci dépasse la force de liaison entre les couches. Les couches glissent et se déchirent, provoquant des pertes de poudre et des fissures sur les bords. Ces dommages abîment la feuille et salissent votre zone de travail. Vous ne pouvez pas réparer une feuille déchirée. La zone endommagée crée un point faible où le transfert de chaleur échoue. Jetez la pièce endommagée et utilisez-en une nouvelle.
Le tranchant des outils joue un rôle clé dans l’arrêt des déchirures. Les lames émoussées déchirent plutôt que coupent les fibres de graphite. Cette déchirure entraîne un écaillage le long du bord coupé. Vérifiez souvent vos lames et remplacez immédiatement les inserts usés. La forme de l’outil compte également. Pour les feuilles fines d"environ 0,5 mm, utilisez une lame tranchante à 30 degrés. Cet angle réduit la résistance à la coupe et arrête la déchirure. Pour les feuilles plus épaisses de plus de 3 mm, une lame rigide à 45 degrés ou 60 degrés empêche l"inclinaison et la casse de la surface.
Les feuilles haute densité supérieures à 3 mm nécessitent un équipement spécial. Un couteau oscillant pneumatique d"une course de 8 mm donne l"amplitude et la pénétration nécessaires. Cet outil arrête le flambage et l"éclatement des bords pendant la coupe. Lors de la découpe par lots, la perte d"aspiration à travers les lignes de découpe provoque des vibrations et des bavures du matériau. Un système d"aspiration multizone haute puissance avec une méthode de recouvrement par film retient le matériau et arrête la déchirure.
De fines feuilles de graphite pyrolytique, aussi fines que 12 micromètres, nécessitent un support ou un support approprié pendant la coupe pour arrêter la déchirure ou la déformation.
Les matériaux en graphite flexibles nécessitent une manipulation soigneuse. Soulevez toujours la feuille par ses bords, jamais par un coin. Les coins se déchirent facilement sous leur propre poids. Rangez les draps à plat dans un endroit propre et sec. N"empilez pas d"objets lourds dessus. La pression peut déformer le matériau et créer des points faibles. Lorsque vous coupez la feuille, utilisez une lame tranchante et une règle droite. Coupez en un seul mouvement fluide plutôt que de scier d"avant en arrière. Cette coupe nette maintient le bord solide et empêche la chute.
N"oubliez pas qu"un échantillon qui fonctionne bien dans votre main peut échouer en production. Les échantillons placés à la main cachent les problèmes d’assemblage. Le matériau semble défectueux alors que le véritable problème est une pression d’assemblage inégale ou un mauvais alignement. Contrôlez soigneusement votre processus pour obtenir des résultats cohérents à chaque fois.
Votre travail n’est pas terminé lorsque la feuille de graphite est en place. Vous devez vérifier la configuration avant de fermer l'assemblage. Un coup d’œil rapide vous évite désormais de tout démonter plus tard. Ces vérifications garantissent que votre matériau d’interface thermique fonctionne comme il se doit.
Commencez par regarder la feuille installée. Vérifiez s"il y a des bulles d"air, des plis ou des s entre le matériau et la surface. La lumière rebondissant sur la feuille sous un angle faible montre clairement ces problèmes. Passez doucement votre doigt sur la surface pour détecter les points surélevés ou les zones inégales. La feuille doit être lisse et uniforme sur toute sa surface.
Regardez attentivement les bords. Les bords relevés signifient une mauvaise adhérence ou une pression inégale lors de l’installation. Appuyez-les doucement avec un chiffon. Si un bord continue de se soulever, vous devrez peut-être retirer la feuille et la remettre en place avec une pression plus uniforme. Les changements de position comptent également. La feuille doit recouvrir toute la surface de la source de chaleur sans glisser d"un côté.
Regardez par-dessus la feuille pour repérer les bulles d"air, les rides ou les s entre le film et la surface.
Si vous constatez des problèmes, soulevez et déplacez soigneusement la feuille pour obtenir une adhérence et un alignement corrects.
Utilisez des outils de test pour mesurer les performances thermiques et confirmer qu’elles répondent aux chiffres attendus.
Vérifiez la force d"adhérence de temps en temps pour vous assurer que la feuille reste fermement en place.
Parfois, le système chauffe encore même lorsque la configuration semble correcte. Effectuez ces vérifications afin de trouver la véritable cause. Commencez par la qualité du matériau. Une inadéquation entre la conductivité thermique, l'épaisseur, la puissance du projet et les limites d' provoque de nombreux échecs. Votre feuille de graphite doit répondre aux besoins de votre application.
Ensuite, examinez la conception du chemin thermique. Les feuilles se sont-elles connectées du point chaud au boîtier métallique ? Toute interruption dans ce chemin empêche la chaleur de s’échapper. Vérifiez les s, les bords relevés ou les changements de position après le montage. Pensez également aux conditions aux limites. Le flux d"air interne et la température de la coque peuvent-ils permettre à cette zone de refroidir ? La surface métallique est-elle connectée correctement ?
La saleté de surface entraîne souvent de mauvaises performances. Revenez à vos étapes de nettoyage. Les huiles de doigts ou la poussière emprisonnées sous la feuille bloquent le flux de chaleur. La pression d’application compte également. Une pression inégale laisse des poches d’air qui agissent comme des isolants. Enfin, vérifiez la direction. La propriété anisotrope du graphite flexible signifie que la chaleur se déplace principalement dans le plan. Si vous placez la feuille sur le côté, la chaleur ne peut pas traverser l"épaisseur pour atteindre votre dissipateur thermique.
Les feuilles de graphite flexibles peuvent être réutilisées si elles ne sont pas endommagées. Vous pouvez les enlever et les remettre sans perdre en performances. La clé est une technique minutieuse. Décollez lentement d"un coin, en gardant la feuille droite et alignée pendant que vous tirez. Ne pliez pas et ne pliez pas le matériau pendant le retrait. Le pliage provoque un délaminage, où les couches se séparent et endommagent la feuille.
Utilisez au moins deux personnes pour les feuilles plus grandes. Trois personnes ou plus travaillent mieux si la feuille mesure plus de 15 pieds de long. Portez des gants pour garder les huiles des doigts hors de la surface. Évitez de plier, de froisser, de rayer ou de faire glisser la feuille sur des surfaces rugueuses comme le béton. Conservez tous les protecteurs de bord lors du retrait. Vous devrez les remettre lorsque vous réinstallerez la tôle.
Si la feuille se déchire lors du retrait, jetez-la. N"essayez pas de réparer une pièce endommagée. La déchirure crée un point faible où le transfert de chaleur échoue. Conservez les feuilles retirées à plat dans un endroit propre et sec. Vérifiez la poussière sur le côté adhésif avant de le remettre en place. Une surface propre aide votre matériau d’interface thermique à bien adhérer la deuxième fois.
Maîtriser l’application des feuilles de graphite se résume à cinq actions délibérées. Préparez soigneusement les surfaces avec de l"alcool isopropylique. Manipulez les feuilles par leurs bords pour éviter les huiles et les dommages statiques. Coupez avec précision à l’aide de lames découpées ou tranchantes. Appliquez une pression uniforme du centre vers l’extérieur. Inspectez l’assemblage final pour déceler des bulles ou des bords relevés.
Nettoyez soigneusement les deux surfaces de contact.
Mesurez et installez à sec avant de retirer la doublure.
Coupez avec des outils appropriés pour éviter les déchirures.
Appuyez uniformément pour éliminer l"air emprisonné.
Vérifiez la planéité et le contact des bords après l"installation.
Ce matériau d"interface thermique offre une conductivité thermique exceptionnelle comprise entre 1 500 et 2 000 W/m·K dans le plan, s"adapte aux surfaces inégales et reste réutilisable lorsqu"il n"est pas endommagé. Il fonctionne de manière fiable de -40°C à 120°C sans dégradation. Faites confiance à votre préparation et à votre souci du détail. DASEN propose des feuilles de graphite synthétique et naturel ainsi que des tampons en silicone pour diverses solutions de gestion thermique. Visitez notre site Web ou contactez-nous pour obtenir des conseils personnalisés sur votre application spécifique.
Oui, vous pouvez réutiliser une feuille de graphite si elle n’est pas endommagée. Décollez-le lentement d'un coin. Gardez la feuille à plat et ne la pliez pas. Recherchez des déchirures ou des plis avant de le remettre en place. Une feuille endommagée ne transférera pas bien la chaleur, alors jetez-la et utilisez-en une nouvelle.
Pour les feuilles fines, utilisez un couteau bien aiguisé ou des ciseaux. Pour les matériaux plus épais, utilisez une machine de découpe ou une scie à fil diamanté. Ne le déchirez pas à la main. Les lames émoussées écrasent les couches et provoquent des chutes sur les bords. Des coupes nettes préservent la capacité de la feuille à déplacer la chaleur.
Les feuilles de graphite déplacent la chaleur principalement le long de leur surface et non à travers leur épaisseur. Pour les feuilles minces, le côté que vous choisissez compte moins que vous ne le pensez. Les deux côtés fonctionnent à peu près de la même manière pour le transfert de chaleur. Au lieu de cela, concentrez-vous sur la couverture de toute la zone et appuyez uniformément lorsque vous l"installez.
Vérifiez d’abord trois choses. Avez-vous nettoyé les deux surfaces avec de l"alcool isopropylique ? Avez-vous appuyé uniformément pour expulser l"air emprisonné ? La feuille couvre-t-elle toute la source de chaleur ? Une erreur courante consiste à laisser des s sur les bords. Ces s emprisonnent l’air et empêchent la chaleur de se déplacer.
Le graphite conduit l'électricité, vous avez donc besoin d'une isolation entre la feuille et les circuits sous tension. Utilisez une couche isolante ou choisissez plutôt un DASEN propose des coussinets en silicone pour les travaux où les propriétés non conductrices comptent plus que la propagation maximale de la chaleur. coussin thermique en silicone .
Conservez les feuilles à plat dans leur emballage d"origine. Conservez-les dans un endroit frais et sec, à l"abri de la lumière directe du soleil. N"empilez pas d"objets lourds dessus. L"humidité peut endommager le support adhésif au fil du temps. Un bon stockage maintient le matériau flexible et capable de bien évacuer la chaleur.
Des feuilles plus fines d’environ 25 à 40 micromètres fonctionnent bien pour les s restreints entre les surfaces planes. Des feuilles plus épaisses comblent les s plus grands mais ajoutent une résistance thermique. Mesurez d"abord l"écart entre votre composant et le dissipateur thermique. Choisissez la feuille la plus fine qui comble cet sans écraser lors de l"assemblage.
